Технология производства

Технологию производства вытяжной заклепки ус­ловно можно разделить на пять операций.

Первая операции -холодная штамповка пустотелой заклепки. Для этой операции используются двух-ударные прессы с ак­тивной шпилькой, ко­торая формирует от­верстие в стержне и головки заклепки. Вторая операция - изготовление установочного стержня. Для этой операции используют высокопро­изводительные высокоточные гвоздильные автома­ты, которые обеспечивают формирование специаль­ной головки. Точность изготовления головки устано­вочного стержня обеспечивает правильную фикса­цию заклепки при ее монтаже. Преждевременный от­рыв головки не позволяет сформироваться крепеж­ному бурту, а увеличенное усилие отрыва головки мо­жет разрушить тело заклепки или установочное от­верстие.

Третья операция - нанесение цинкового покрытия на установочный стержень. Эта операция необходи­ма, если стержень изготавливается из углеродистой стали и в дальнейшем используется для комплекта­ции заклепок из алюминия или его сплавов для сни­жения эффекта разности гальванического потенциа­ла материалов. На заклепку защитное цинковое по­крытие наносится, если она изготовлена из углеро­дистой стали и это является необходимым требова­нием заказчика. Помимо цинкового покрытия на вы­тяжные заклепки могут наноситься и другие виды за­щитных и декоративных покрытий.



Четвертая операция - операция сборки. На специ­альном сборочном автомате осуществляется сборка заклепки с установочным стержнем. При этой опера­ции, как правило, выявляются все недостатки преды­дущих переделов. Особенно чувствительна операция сборки к прогибу установочного стержня, здесь и вы­является качество гвоздильного автомата.

Последняя операция - упаковка готовых изделий. Как правило, вытяжные заклепки пакуются заданным количеством в одну упаковку.

Упаковочный автомат должен обеспечить помимо высокой про­изводительности еще и надеж­ность в работе. Некоторые модели таких упаковочных автоматов комплектуются узлом отбраковки, который позволяет отсортировать изделия с отклонениями от требо­ваний ТУ или стандарта. Также упа­ковочный автомат может быть укомплектован дополнительными узлами, такими как узлы сборки и склейки коробок, нанесения мар­кировочных надписей, дополни­тельной упаковкой в полимерную пленку и др.

Оборудование



Двухударные холодновысадочные прессы серии ВНН производства Тайваня специально спроектиро­ваны для производства вытяжных заклепок. Активная шпилька позволяет формировать методом холодной штамповки отверстие в теле изделия. Прессы этой серии полностью обеспечивают получение изделий соответствующих требованиям ISO для вытяжных пу­стотелых заклепок как с потайной, так и с полукруг­лой и плоской головкой.

Высокоточный гвоздильный автомат серии ТНА чешского производства обеспечивает производство установочного стержня требуемых параметров. Вы­сокая производительность автомата позволяет обес­печить непрерывное производство до четырех-пяти единиц прессов серии ВНН.

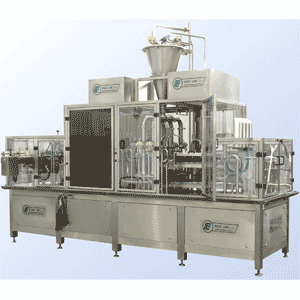

Фасовка и упаковка готовой продукции могут осу­ществляться различными способами. Оптимальное решение для небольшого производства - это упако­вочные машины итальянской фирмы «lman Раек», ко­торые в зависимости от принятой технологической схемы производства могут быть сконфигурированы от простого решения, когда один весовой дозатор типа MCWS 9 обеспечивает выполнение этих опера­ций, заменив ручной труд пяти-шести человек, до полностью автоматического упаковочного комплек­са, выполняющего все операции современной авто­матической упаковочной линии от фасовки продукции по весу или количеству до сборки и маркировки коробок.

Сборочный автомат серии ВАМ обеспечивает высоко­качественный процесс сбор­ки вытяжных заклепок. Два вибробункера со специаль­ными направляющими пода­ют детали в зону сборки. Электронная регулировка ча­стоты вибропривода позво­ляет без проблем настроить вибробункер на работу с раз­личными деталями. Произво­дительность автомата обес­печивает синхронность в ра­боте с холодновысадочным прессом.

Высокопроизводительные сборочные автоматы серии ZYA производства Тайваня применяются для сборки вы­тяжных заклепок.

Помимо высокой производительности, которая со­ставляет до 500 изделий в минуту, в сборочном авто­мате примене­на система программируе­мого логичес­кого контроля всех операций, что позволяет обеспечить вы­сокое качество сборки изде­лий. Специаль­ный шумозащитный кожух обеспечивает низкий уровень шумов при ра­боте автомата.



В качестве сырья для производства вытяжной за­клепки используется проволока.

Для изготовления пустотелой заклепки использу­ется проволока из алюминия и алюминиевых сплавов для холодной высадки по ГОСТу 14838-78, проволока медная по ГОСТу 4752-79, проволока медная для за­клепок ТУ 48-21-456-75, проволока латунная для хо­лодной высадки по 12920-67, проволока из стали 1 ОКП ГОСТ 5663-79.

Для изготовления установочного стержня приме­няется низкоуглеродистая проволока обыкновенного качества ст1, стЗ по ГОСТу 3282-74. При специальном профиле головки установочного стержня для не­которых конструкций и размеров вытяжной заклепки возможно применение проволоки по ГОСТу 3282-74 с цинковым покрытием. При этом защиту от коррозии срезов будет обеспечивать катодная защита гальва­нопары Zn-Fe.
