Главная --> Промиздат --> Коэффициент поперечной деформации Если бы мы всю балку сделали постоянного сечения с моментом инерции J, то наибольи1ий прогиб был бы у max- зу, т. е. В л у раза меньше. Таким образом, балки переменного сечения обладают большей гибкостью по сравнению с балками постоянной жёсткости при одинаковой с ними прочности. Именно поэтому, а не только ради экономии материала, они и применяются в таких конструкциях, как рессоры. Уравнение (20.7) показывает, что в рассмотренном примере кривизна балки постоянна, т. е. ось балки должна изогнуться по дуге круга. Между тем в результате интегрирования мы получили уравнение параболы; предлагаем учаш,имся объяснить, почему это произошло. Применение графо-аналитического метода определения деформаций к балкам переменного сечения также не представляет затруднений. Вместо того чтобы для вычислений / и 6 делить на жёсткость EJ изгибающий момент и поперечную силу в фиктивной балке, можно за фиктивную нагрузку принять Р f эпюру моментов для основной балки, раз- - делив её ординаты на EJ. Тогда Обобщая этот способ на балки переменного сечения, полагаем гттпт Фиг. 317. М{х) . - EJ{x) загружаем этой нагрузкой фиктивную балку и получаем искомые прогибы и углы поворота как изгибающие моменты и поперечные силы в сечениях фиктивной балки. о Для рассмотренного выше примера qf = Pxl Pi = - = - g7> т. е. фиктивная балка должна быть загружена сплошной уже не треугольной, а равномерно распределённой нагрузкой (фиг. 317). Прогиб сечения В, равный изгибающему моменту в защемлении фиктивной балки, выразится формулой Фиг. 318. г 4fl Pl Тот же результат мы получили бы, предполагая, что наша балка имеет постоянную жёсткость EJ, а её эпюра изгибающих моментов преобразована путём умножения каждой ординаты на отношение EJ , EJ{x) преобразованная эпюра моментов имела бы ординаты -Рх,=-Рх = -Р1 EJ {х) tJx (фиг. 318); тогда по общему правилу графо-аналитического метода Таким образом, определение прогибов балки переменного сечения можно привести к той же операции для балки постоянной жёсткости, но с преобразованной умножением на /(Л эпюрой моментов. Пример 88. Определить графо-аналитически прогиб под грузом Р для балки, свободно лежащей на двух опорах и нагружённой посредине пролёта / сосредоточенным грузом Р (фиг. 319, а). Момент инерции сечений левой половины балки равен У, правой -у- Преобразуем эпюру моментов (фиг. 319, , умножая ординаты правой половины на отношение У: У/2 = 2; Фиг. 319. фиктивная балка с преобразованной нагрузкой изображена на фиг. 319, е. Левая фиктивная реакция равна 1 Pi L A L± ?i L L - f 242*3 + 2223~ 12 фиктивный изгибающий момент в сечении С и прогиб точки С соответственно будут: \ I Р1 I Р1 , Р1 Р/ . - / 2 + 22*46~ 24 + 96 /с=- Пример 89. Определить прогиб балки, защемлённой одним концом и загружённой сосредоточенной силой на другом конце (фиг, 320, а). Одна половина балки имеет сечение больших размеров, причём Л > Л. Преобразуя эпюру изгибающего момента М(х) (фиг. 320, б) в фиктивную нагрузку, мы должны ординаты левой части эпюры увеличить в ~- раз (фиг. 320, в). -o=7lW Ь=5С0

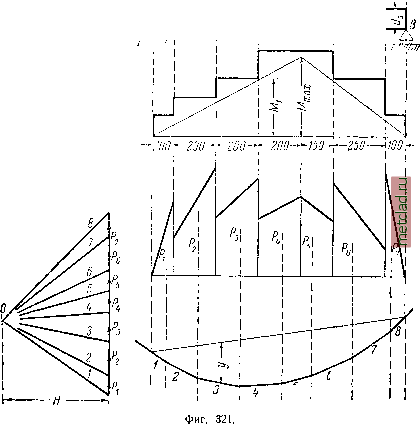

прогиб под силой Р определится следующим подсчётом 2 3 Этот же приём следует использовать при применении графического построения изогнутой оси балки переменного сечения. Надо выбрать жёсткость EJ одного из сечений балки, обычно наиболь- |
