9. Щелкните на инструменте Добавить соединение, щелкните на переменной параметра среды, затем щелкните на инструменте.

10. Выберите параметр среды, который вы хотите связать с переменной, затем нажмите OK, чтобы присоединить переменную параметра среды к другому инструменту в модели.

11. Повторяйте шаги 9 и 10 до тех пор, пока переменная параметра среды не будет присоединена ко всем необходимым инструментам.


Буфер

(Buffer)

Вырка

(Select)

Выберите, какой порометр в с переменной





Если вы создаете переменную из параметра среды через нажатие правой кнопки мыши и выбора опции Создать переменную, переменная автоматически присоединяется к инструменту.

Существует два способа работы с переменными параметров среды, созданными путем нажатия правой кнопки мыши в окне отображения и выбора опции Создать переменную.

Вы можете присоединить переменную, воспользовавшись диалоговым окном Параметры среды для инструмента, добавленного в окно ModelBuilder, или вы можете присоединить переменную непосредственно к инструменту, воспользовавшись инструментом Добавить соединение. Отметив опцию отображения корректных параметров при соединении переменных (в закладке Геообработка окна Опции, доступ к которому можно получить из меню Инструменты в Главном меню используемого вами приложения), вы получите подсказку о выборе соответствующего параметра среды, для которого вы хотите использовать значение, заданное для переменной, при соединении переменной с инструментом.

Присоединение переменных для параметров среды из диалогового окна Параметры среды

1. Добавьте инструмент в окно ModelBuilder, либо перетащив его из дерева ArcCatalog, либо из окна ArcToolbox, либо воспользовавшись кнопками Добавить данные или инструменты.

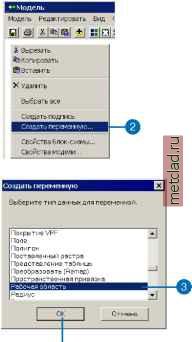

2. Нажмите правую кнопку мыши в окне отображения и выберите опцию Создать переменную.

3. Выберите тип данных, который вы хотите использовать для переменной.

4. Нажмите OK.

Будет создана пустая (фиктивная) переменная.

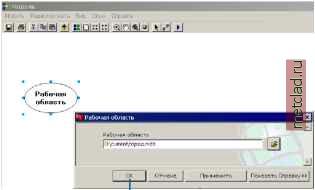

5. Дважды щелкните на переменной, чтобы присвоить ей значение, затем нажмите





6. Нажмите правую кнопку мыши на инструменте и выберите Свойства.

7. Щелкните на закладке Параметры среды.

8. Перейдите к параметру среды, для которого вы хотите использовать значение переменной.

9. Отметьте параметр среды, затем нажмите Значения. ►
