директории будет сохранена и в новом месте, инструменты, входящие в набор инструментов, все равно смогут находить свои источники данных, проследив относительный путь.

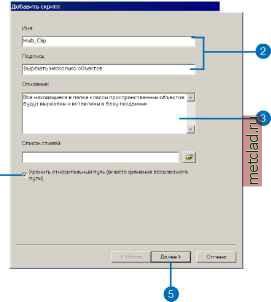

5. Нажмите Далее.


6. Нажмите кнопку Обзор, расположенную справа от окна для ввода текста Файл скрипта, и перейдите в папку GP Tutorial.


7. Выберите multi clip.py и нажмите Открыть, чтобы добавить скрипт.

Скрипт представляет собой простой текстовой файл, который может быть создан в любом текстовом редакторе. Он поддерживает язык написания скрипта со свободным вводом (что означает отсутствие требования к описанию переменной). Примерами таких языков являются JScript, VBScript или Python. Более подробно o скриптах геообработки вы можете прочитать в книге Написание скриптов геообработки в ArcGIS (Writing Geoprocessing Scripts with ArcGIS).

8. Нажмите Далее.

Оставьте параметры и их свойства в том виде, в котором они есть.

9. Нажмите Готово.

Скрипт Вырезать несколько объектов добавлен в ваш набор инструментов My Management Tools.




Редактирование скрипта

1. Щёлкните правой кнопкой мыши на названии скрипта в окне ArcToolbox и выберите Редактировать.


Откроется скрипт Python в приложении PythonWin, где вы сможете просматривать или менять содержание скрипта.

2. Изучите код. Обратите внимание, что переменные заданные для gp.workspace (рабочая область геообработки), clip features (вырезание объектов), out workspace (выходная рабочая область) и cluster tolerance (кластерный допуск), определены как системные аргументы (sys.argv [ ]). Для этих системных аргументов в диалоге Свойства для скриптов должны быть определены четыре параметра, следовательно параметры будут отображаться в диалоговом окне скриптов.

За дополнительной информацией о содержании данного конкретного скрипта обратитесь к разделу Создание модуля нового скрипта в Главе 2 книги Написание скриптов геообработки в ArcGIS (Writing Geoprocessing Scripts with ArcGIS).

Примечание: Вместо того, чтобы использовать системные аргументы для значений переменных, вы можете присвоить значению жесткий код. Однако присвоение значению жесткого кода означает, что может быть использовано только значение, прописанное в скрипте (например, путь доступа к рабочей области, содержащей входные данные).

3. Закройте приложение PythonWin.

Определение параметров скрипта

1. Щёлкните правой кнопкой мыши на названии скрипта Вырезать несколько объектов в окне ArcToolbox и выберите Открыть, чтобы открыть его диалоговое окно.

Обратите внимание. что в диалоговом окне нет параметров. Это результат того, что они не были определены для четырех системных аргументов (sys.argv.[ ]), встреченных вами в коде.

2. Нажмите Отмена.





3. Щёлкните правой кнопкой мыши на скрипте Вырезать несколько объектов и выберите опцию Свойства.


4. Откройте закладку Параметры.

Определение параметра Входная папка

1. В разделе Параметры щелкните в первой строке под заголовком столбца Имя отображения.

2. Наберите Входная папка ( Input Folder ) в качестве названия параметра.


Вы должны определить тип данных, которые может хранить параметр.

3. Щелкните на той же строке под заголовком столбца Тип данных, чтобы задать тип данных для параметра.

4. Просмотрите список типов данных и выберите Папка.


5. Изучите набор значений свойств для параметра Входная папка в разделе Свойства параметра.

Значения, которые могут быть заданы для свойства Тип, - это либо Обязательное (Required), либо Дополнительное (Optional). Поскольку вам обязательно нужно будет задать входную папку, оставьте значение по умолчанию -Обязательное (Required).

Значения, которые могут быть определены для свойства Направление (Direction), - это либо Входное (Input), либо Выходное (Output). Поскольку этот параметр является входным параметром, - то есть папка содержит входные классы пространственных объектов, которые будут вырезаны, - оставьте значение, предложенное по умолчанию - Входное.

Если входной параметр допускает использование нескольких значений, например, нескольких папок, вы должны определить значение свойства MultiValue (МультиЗна-чение) как Да (Yes). Однако, в данном упражнении вы можете единовременно работать только с одной папкой, поэтому оставьте значение по умолчанию - Нет (No).

Вы можете задать значение по умолчанию, которое будет отображаться для параметра в диалоговом окне инструмента. Для входной папки вам понадобится значение по умолчанию для пути доступа к вашей папке GP Tutorial.
