Для построения процессов вы добавляете инструменты в окно ModelBuilder, затем вводите значения для параметров каждого из инструментов.

И системные инструменты, и пользовательские инструменты можно перетащить в окно ModelBuilder. ►

Подсказка

Встраивание модели в другую модель

Когда вы перетаскиваете модель в окно ModelBuilder, вы можете щелкнуть правой кнопкой мыши на названии модели и выбрать опцию Редактировать, чтобы открыть модель внутри окна ModelBuilder. Встраивание модели в другие модели уменьшает сложность любой из моделей.

См. также

Дополнительную информацию о переменных вы найдете в разделе Работа с переменными в этой главе.

См. также

Обратитесь к разделу Состояния элементов в этой главе за дополнительной информацией о поведении элементов в модели.

перетаскивание инструментов в окно ModelBuilder

1. В дереве ArcCatalog или в окне ArcToolbox откройте набор инструментов, содержащий инструмент, который вы хотите добавить.

2. Щелкните и перетащите инструмент в окно ModelBuilder.

Элементы, представляющие инструменты и производные данные, которые будут созданы в результате запуска инструмента, будут добавлены в окно отображения.

Элемент производных данных - это переменная, которая может быть присоединена к другим процессам в модели.

Д ArcCatalog - ArcInfo - Наборы инструментов\Системные наборы инструментов\Analysis Тос

Файл Оравм Вид Перейти Инструменты Справм

fe I э I ч е XIЁЁ ни I е I а п I к?

Пат.

Нд6оры

инструм

-□в\Си(

ндборы I

Ё Каталог

а C:pataЬase\Toolboxes

± О данные ; □ Щ Мои инструменты

I- Модель i--{iD:\ i--{iF:\

фЧЙ Подключения баз данньг S а Scalar References э ф. Search Results ш J5 Tracking Connections + ГИС серверы Ф Локаторы адресов □{ Наборы инструментов ш 0$ Мои наборы инструментов в Ijl Системные наборы инструментов 3D Analyst Tods В ф Analysis Tools l-j Близость [/ Ближайший

! Множественный буфер (МиИр1 Расстояние между точками (р

jbWmJI I Стили [

geoprocessinc

Содержание Просмотр Метаданные

Модель Редактировать Вид Окно Справка

Ml в.



1 ArcToolbox + 3D Analyst Tools



Значения для параметров могут быть заданы в диалоговом окне инструмента.

Если вы работаете в приложении настольной ArcGIS, использующим изображение, например, ArcMap или ArcGlobe, и вы добавляли слои в таблицу содержания, соответствующие слои будут отображаться в выпадающем списке для параметра входных данных в диалоговом окне инструмента. Или же, вы можете перейти к данным, хранящимся на диске, нажав на кнопке Обзор, расположенной рядом с названием параметра.

Для обязательных параметров должны быть введены значения. Вы можете выбрать, принять ли значение для дополнительных параметров, предлагаемое по умолчанию, или изменить его. На необходимость ввести значение для параметра указывает зеленый кружок, отображаемый слева от названия параметра. Если после ввода значения параметра слева от его названия появится красный крестик, введенное значение является неверным. ►

См. также

Дополнительную информацию по созданию и соединению перемен-н1х и определении переменных в качестве параметров модели, которые будут отображаться в диалоговом окне модели, вы найдете в разделе Работа с переменными в этой главе.

Определение значений для параметров инструмента

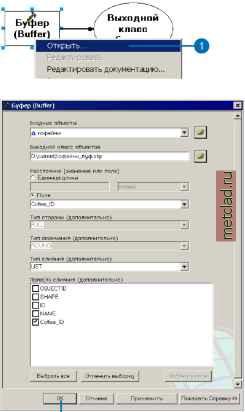

1. После перетаскивания инструмента в окно ModelBuilder нажмите правую кнопку на названии инструмента и выберите Открыть.

2. Введите значения для всех обязательных параметров и, если это нужно, для дополнительных параметров.

Рядом с названием дополнительных параметров в скобках написано слово дополнительно .

Для выходных параметров всегда задается значение, которое будет использовано по умолчанию. При необходимости оно может быть изменено.

3. Убедитесь, что слева от параметров нет никаких иконок. Зеленый кружок указывает на то, что для параметра должно быть определено значение. Красный крестик указывает на то, что было задано неверное значение параметра.

4. Нажмите OK.

Для параметра входных данных автоматически создается элемент, который соединяется с инструментом. Элемент входн1х данн1х - это переменная, которая может быть использована несколькими процессами. Элементы процесса теперь должны стать цветными, что означает, что процесс готов к запуску.





Вместо ввода значения для параметров входных данных внутри диалогового окна инструмента, вы можете перетащить данные проекта из дерева ArcCatalog или из таблицы содержания любого другого приложения настольной ArcGIS, например, ArcMap, в окно ModelBuilder. Добавляемый элемент ссылается на данные проекта на диске и является переменной, которую можно соединить с инструментами.

Когда вы соединяете переменную данных проекта с инструментом, значение, заданное для переменной, будет использовано входным параметром в диалоговом окне инструмента. ►

Подсказка

перетаскивание нескольких входных данных в окно ModelBuilder

Вы можете перетащить несколько входных наборов данных в окно ModelBuilder из дерева ArcCatalog. Выберите папку или базу геоданных, содержащую наборы данных, затем щелкните на закладке Содержание и выберите несколько наборов данных, удерживая клавишу Ctrl или Shift. Выбрав наборы данных, щелкните и перетащите их в окно ModelBuilder.

Подсказка

Добавление инструментов и данных

Вы можете нажать кнопку Добавить данные или инструменты в окне ModelBuilder и перейти к данным или инструментам.

перетаскивание данных проекта

1. Выберите данные проекта, которые вы хотите использовать, и перетащите их в окно ModelBuilder.

Данные можно перетащить из дерева ArcCatalog, или вы можете перетащить слои из таблицы содержания любого другого приложения настольной ArcGIS, например, из ArcMap.

В окно отображения добавляется элемент, представляющий данные проекта.

Элемент данных проекта -это входная переменная, которая может быть соединена с другими процессами в модели.

2. Нажмите Добавить соединение.

3. Выберите входную переменную.

4. Выберите инструмент, с которым вы хотите их соединить.

Если значение, заданное для переменной, имеет правильный тип входных данных, переменная будет соединена с инструментом. Когда определены все обязательные значения параметров, элементы процесса станут цветными.
