каждой точки (ячейки) совокупную стоимость перемещения из любого места обратно, в начальную точку. Он также вычисляет, в каком направлении нужно двигаться из любого конкретного места назад, к начальной точке, чтобы маршрут имел наименьшую стоимость.

Последний процесс в данной модели использует инструмент Стоимостное расстояние и втчисляет маршрут на местности из конечной точки вдоль наименее затратного пути назад, в начальную точку.

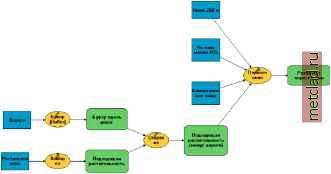

На приведенном ниже рисунке вы можете видеть, что маршрут проходит по простейшему пути через участки, где уклоны местности меньше и растительность менее густая (участки, показанные зеленым цветом), и избегает тех участков (показанных темно-красным цветом), которые могут просматриваться людьми, находящимися на наблюдательных башнях.

Конечная точка

Начальная точка

Выходной растр расстояний

Поверхность стоимости

Стои1тное расстояние (Cost Distonce]

Самый оптимальный

Выходной растр направлений

Типичный технологический процесс геообработки. Результирующий путь - это оптимальный маршрут, проходящий по участкам, где склоны менее крутые, и где растительность менее густая (участки, показанные зеленым цветом), и избегающий тех участков (показанных темно-красным), которые могут просматриваться людьми, находящимися на наблюдательных башнях.

Создание новой модели

Ниже приведено краткое описание шагов, которые вы должны предпринять для создания новой модели.

Создание модели

Когда вы создаете новую модель в наборе инструментов либо в дереве ArcCatalog, или в окне ArcToolbox, открывается окно ModelBuilder, которое позволяет вам начать построение своей модели.

Дополнительную информацию о том, как создать новый инструмент, вы найдете в Главе 5, Работа с группами инструментов и инструментами .

Построение модели

Существует несколько способов добавить данные и инструмента! в модель. Нажмите Добавить данные или инструменты и добавьте данные, или перетащите входные данные из дерева ArcCatalog или слои из таблицы содержания любого приложения настольной ArcGIS, работающим с изображением (например, ArcMap). Или же, введите значения параметра входных данных непосредственно в диалоговом окне инструмента.

Нажмите Добавить данные или инструмента! и добавьте инструменты из наборов инструментов, хранящихся на диске, или перетащите инструмент из дерева ArcCatalog или окна ArcToolbox.

Дважды щелкните на элементе, который представляет инструмент, чтобы ввести необходимые значения параметров для данного инструмента. После добавления инструмента вы можете также перетащить к нему соответствующие входные данные, и значение параметра входн!х данн!х в диалоговом окне инструмента появится автоматически.

Продолжайте добавлять данные и инструменты и вводить значения для параметров в диалоговом окне каждого из инструментов. Соедините процессы, чтобы завершить создание блок-схемы модели.

сохранение и переименование модели

Запуск модели

После построения своей модели вы должны переименовать ее, чтобы отразить ее содержание. Вы можете изменить имя, присвоенное модели по умолчанию, и ее подпись. Подпись - это отображаемое имя для модели. Если вы обращаетесь к модели в командной строке или в скрипте, вы будете использовать ее имя.

Затем вы должны сохранить модель. Обратите внимание, что правильно также периодически сохранять модель в процессе ее построения.

Вы можете запускать модель либо из окна ModelBuilder, или вы можете закрыть окно ModelBuilder и запустить модель из ее диалогового окна.

Как правило, вы будете запускать модель из окна ModelBuilder по мере ее построения, чтобы убедиться, что от каждого процесса вы получаете ожидаемые результаты. Вы можете запустить модель целиком, только процессы, которые еще не выполнялись, или отдельные процессы.

Определение параметров модели

Возможно, вы захотите определить некоторые параметры как параметры модели, с тем, чтобы пользователь вашей модели мог задавать значения для этих параметров при запуске вашей модели из ее диалогового окна. Вы можете сделать это в окне ModelBuilder или в диалоговом окне свойств модели. Задав параметры модели, вы можете контролировать, какие значения параметров может устанавливать пользователь вашей модели, а какие - прописаны внутри модели. Например, вы можете захотеть, чтобы пользователи могли сами определять требуемый входной набор данных.
