Требования к учебному пособию

Предполагается, что приступая к выполнению упражнений вводного курса, вы установили ArcGIS.

Упражнение 1 вы можете выполнить, имея лицензию ArcView, ArcEditor или ArcInfo. Проделать остальные упражнения вы сможете только при наличии лицензии ArcInfo.

Необходимые данные записаны на диске ArcGIS Desktop. После запуска программы установки ArcGIS, в диалоговом окне Additional Installation Components (Дополнительные компоненты установки) отметьте опцию установки учебнхх данн1х для ArcGIS (ArcGIS Tutorial Data). В Мастере установки учебных данных ArcGIS выберите опцию установки данных по Геообработке (место, куда по умолчанию устанавливаются данные, - arcgis\ArcTutor\Geoprocessing), на том же диске, где будут размещены и остальные учебные данные.

Файлы climate.shp, majorrds.shp, study quads.shp, vegtype, и vegtable.dbf, а также классы пространственных объектов futrds и vegtype, бпли любезно предоставлены Ассоциацией правительственных организаций округа Сан-Диего (San Diego Association of Governments - SANDAG) исключительно для целей обучения. Данные были предварительно изменены для целей нашего учебного пособия. Бпли сделаны определенные допущения, и результат может отличаться от действительного. Компания ESRI рекомендует вам не полагаться на эти данные или описанную методику. Вы должны всегда проверять действительные данные или применять собственные профессиональные знания для интерпретации полученных результатов.

Данн1е

Описание

climate.shp elevlt250.shp

futrds

habitat analysis.mdb

majorrds.shp multiclip.py

query.txt

Основные климатические зоны.

Области, где абсолютные отметки высот меньше 250 м. Этот шейп-файл был получен по данным Цифровой модели рельефа (DEM) Геологической службы США (USGS).

Класс пространственных объектов базы геоданных, содержащий все проектируемые автомагистрали и дороги.

Персональная база геоданных, содержащая классы пространственных объектов futrds и vegtype.

Все основные дороги и автомагистрали.

Скрипт Python, использованный для вырезания нескольких классов пространственных объектов и размещения их в персональной базе геоданных.

Содержит выражение, которое может быть скопировано и вставлено в окно выражения в диалоге инструмента Выбрать. Это выражение может быть использовано в Упражнении 4 в качестве альтернативы работе с конструктором запросов или вводом выражения.

slopelt40.shp

studyquads.shp

vegtype

vegtable.dbf

Участки, где крутизна склонов менее 40 процентов. Этот шейп-файл получен по данным ЦМР Геологической службы США (USGS DEM).

Изучаемая территория. Границы квадрата карты USGS 7.5 на города Ла Йолла и Ла Меса округа Сан-Диего.

Класс пространственных объектов базы геоданных, содержащий информацию о типах растительности.

Таблица, содержащая поля, которые будут присоединены к слою, который вы создадите с использованием класса vegtype. Поля содержат описание растительности и характеристику пригодности данного типа растительности к обитанию мухоловки.

Дерево ArcCatalog обеспечивает доступ к наборам данных, хранящимся на диске. В дереве ArcCatalog выберите набор данных, затем откройте закладку Метаданные, чтобы изучить подробные метаданные (информацию) для каждого из наборов данных. Просмотрите метаданные папки с учебными данными, чтобы получить представление о данных, хранящихся в папке, и о том, как они были созданы.

Упражнение 1: Поиск участков проектируемых дорог

При работе с ArcGIS на некоей стадии вашего технологического процесса у вас может возникнуть потребность в выполнении задач геообработки. В ArcGIS задачи геообработки решаются посредством запуска соответствующих инструментов. Неоднократно для получения желаемого результата вам понадобится в ходе работы выполнить последовательно несколько шагов. Вы можете решать каждую задачу геообработки по отдельности, путем запуска системного инструмента в его диалоговом окне или через командную строку, или вы можете создать последовательность из выполняемых задач путем построения модели или написания скрипта.

В этом упражнении вы скопируете учебные данные, воспользовавшись ArcCatalog, затем в ArcMap вы просмотрите существующую модель, использующую целый ряд системных инструментов, и запустите ее. Модель определяет типы растительности вблизи проектируемых дорог.

Интерфейс, который вы используете для построения и редактирования моделей, носит название окно ModelBuilder. Добавив инструмент в окно ModelBuilder и введя значения для параметров инструментов, вы конструируете процесс. Модель строится путем объединения процессов. Модель может быть запущена одним щелчком мыши. Модель повышает эффективность вашей работы, поскольку вы можете легко изменить входные данные или значения параметров, а затем повторно запустить модель и получить результаты, отличающиеся от первоначальных.

Схема, приведенная на этой странице, показывает модель, с которой вы будете работать. В модели сначала отражено построение буферных зон вдоль дорог с использованием значений поля Distance (Расстояние) из атрибутивной таблицы темы дороги . Значение для поля Distance каждого из сегментов дороги зависит от ширины дороги. Чем шире до-

прибрежных зарослей полыни вдоль

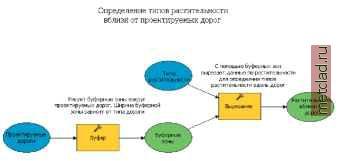

Представленная схема показываетмодель, которую вы запустите, чтобы выявить участки с различными типами растительности вблизи проектируемых дорог.

рога, тем больше расстояние (величина буферной зоны) из-за ее воздействия на прилегающие территории. После запуска инструмента Буфер (Buffer) в качестве выходных данных будут получены Буферные зоны (Buffer Zones), которые используются для вырезания данных по типам растительности (Vegetation Types) с целью выявления типов растительности в пределах буферных зон (Растительность вблизи от дорог - Vegetation Near Roads).

После запуска модели вы выберете все пространственные объекты в окончательных выходных данных, которые соответствуют распространению прибрежных зарослей полыни, чтобы выявить те участки с данным типом растительности, которые будут испытывать максимальные нагрузки при строительстве проектируемых дорог.

Выполнение данного упражнения займет у вас примерно 15 минут.
