ArcInfo

Упражнение 5: Поиск местообитаний, проектируемые дороги

После того, как вы создали модель внутри набора инструментов или добавили скрипты к набору инструментов, эти модели могут быть использованы таким же образом, как и любой другой системный инструмент. Они могут быть добавлены в окно ModelBuilder другой модели, запущены из командной строки, или запущены из другого скрипта.

В этом упражнении вы создадите новую модель и добавите ее к модели Поиск потенциальных мест обитания, которую вы создали в Упражнении 4. Вы выполните вырезание (clip) результата из модели Поиск потенциальных мест обитания, воспользовавшись буферными зонами, которые вы построите для проектируемых дорог, с тем, чтобы найти потенциальные места обитания, которые будут затронуты проектируемыми дорогами.

На выполнение этого упражнения вам понадобится примерно 16 минут.

определение параметров

Если вы не выполняли предыдущие упражнения, проделайте следующие восемь шагов. Если вы выполнили упражнение 4, переходите к следующему разделу, Создание новой модели.

1. Откройте ArcCatalog. В дереве ArcCatalog скопируйте папку GP Tutorial из директории C:\arcgis\ArcTutor\Geoprocessing\Results\Ex4 на свой диск C:\ или какой-либо другой диск, затем закройте ArcCatalog.

2. Запустите ArcMap и откройте документ карты Habitat Analysis.mxd, хранящийся в папке GP Tutorial. Щёлкните правой кнопкой мыши в окне ArcToolbox и выберите Добавить набор инструментов. Перейдите в набор инструментов My Analysis Tools и выберите Открыть.

на которые оказывают влияние

Щёлкните правой кнопкой мыши в окне ArcToolbox и выберите Параметры среды.

Щёлкните на стрелке вниз меню Общие параметры, чтобы развернуть его содержание и наберите C:\GP Tutorial\Habitat Analysis.mdb , или наберите другой путь к данным, для значения параметра среды Текущая рабочая область. Или же, нажмите кнопку Обзор, чтобы перейти к этому месту на диске.

Наберите C:\GP Tutorial\Temp Results.mdb , или введите другой путь к данным, для значения параметра среды Временная рабочая область. Или же нажмите кнопку Обзор, чтобы перейти к этому месту на диске, затем нажмите OK.

Выберите меню Инструменты в Главном меню и нажмите Опции.

Откройте закладку Геообработка.

Поставьте отметку рядом с опцией Переписать результаты операций геообработки. Затем нажмите OK в диалоговом окне Опции.

Создание новой модели

1. Если вы закрыли ArcMap, запустите его снова и откройте документ карты Habitat Analysis.mxd, хранящийся в вашей папке GP Tutorial.

2. Нажмите правую клавишу мыши на наборе инструментов My Analysis Tools в окне ArcToolbox, выберите Новый, а затем - Модель.




H%Data Management Tools 6 % Seocoding Tools Ф H Geostatetal AnalystTools linear Referencing Tools

II Tool;

Щ\] jnalysisjools

: : потенциальныхматобитэния.- 1%I1, Jlimgement Tools j

Модель Редактировать Вид Ото Справка

gil№;;a !; Qf) iJiJ

]потенциаль[ ных мест обитания

Результирующие Гл местообитания I

Добавление модели Поиск потенциальных местообитаний

1. Выберите модель Поиск потенциальных мест обитания внутри вашего набора инструментов My Analysis Tools и перетащите ее в окно ModelBuilder новой модели.

Обратите внимание, что иконка на элементе инструмента Поиск потенциальных мест обитания указывает на то, что инструмент является другой моделью. Вы можете нажать правую кнопку мыши на названии этого элемента и выбрать опцию Редактировать, чтобы открыть модель внутри ее окна ModelBuilder. Вы скроете сложность большой модели, разбив ее на более мелкие под-модели.

Построение буферных зон для проектируемых дорог

1. Разверните группу инструментов Близость, входящую в набор Analysis Tools (Инструменты анализа).

2. Щелкните и перетащите инструмент Буфер в окно отображения.

3. Щёлкните правой кнопкой мыши на элементе инструмента Буфер (Buffer), и выберите Открыть.

4. Откройте ниспадающее меню Входные объекты и выберите слой futrds.

Оставьте значение по умолчанию для места хранения и названия параметра Выходного класса объектов.

5. Поставьте отметку рядом с параметром Поле, щелкните на стрелке вниз и выберите Distance (Расстояние). Значения в этом поле будут использованы для определения ширины буферной зоны.

6. Щелкните на стрелке вниз для списка Тип слияния и выберите LIST (СПИСОК), чтобы отобразить список полей, использумые для слияния. Отметьте Distance (Расстояние) в списке Поле(я) слияния. Все полигоны, имеющие одно и то же значение расстояния, будут объединены (dissolved).

7. Нажмите OK.


8. Воспользуйтесь инструментом Полный экстент, чтобы отобразить все элементы в окне отображения.

9. Щёлкните правой кнопкой мыши на элементе производных данных futrds Buffer и выберите Переименовать.

10.Наберите Буферные зоны и нажмите OK.

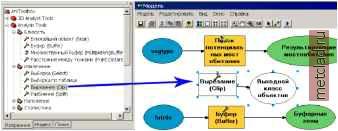

Вырезание (Clipping) мест обитания с использованием буферных зон

1. Разверните группу инструментов Извлечение, входящую в набор Analysis Tools (Инструменты анализа).

2. Выберите инструмент Вырезание (Clip) и перетащите его в окно ModelBuilder.

3. Выберите инструмент Добавить соединение.


4. Выберите элемент Результирующие местообитания , затем - элемент инструмента Вырезание (Clip).

Между двумя элементами будет нарисован соединительный элемент, который определит выходные данные инструмента Поиск потенциальных мест обитания в качестве входных данных для инструмента Вырезание (Clip).

5. Выберите элемент Буферные зоны , затем щелкните на инструменте Вырезание (Clip).


6. Дважды щелкните на элементе инструмента Вырезание (Clip), чтобы просмотреть значения параметра, заданные в диалоговом окне инструмента.

После соединения элементов входных данных с элементом инструмента, обратите внимание, что значения для параметра Входные объекты и параметра Вырезающие объекты устанавливаются внутри диалогового окна инструмента.

7. Поскольку результат, полученный после использования инструмента Вырезание (Clip) является окончательными выходными данными модели, удалите путь по умолчанию и наберите impacted habitat (затрагиваемые местообитания) в качестве названия Выходного класса объектов. Путь доступа к текущей рабочей области будет определен по умолчанию.

8. Оставьте значение по умолчанию (пропуск) для параметра Кластерный допуск, и Футы в качестве единиц измерения. Соответствующее значение по умолчанию будет вычислено с использованием единиц пространственной привязки, заданных для выходных данных, в данном случае, в футах, поскольку единицы измерения пространственной привязки входных данных - футы.

9. Нажмите OK.
