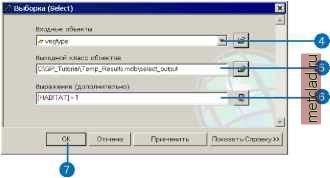

4. Щелкните на стрелке вниз выпадающего списка Входные объекты и выберите слой vegtype.

Обратите внимание, что слева от слоев из таблицы содержания ArcMap имеется желтая иконка слоя, которая идентифицирует их как слои.

5. Поскольку Выходная рабочая область по умолчанию была определена ранее, путь доступа по умолчанию заданный для параметра Выходной класс объектов, установлен туда же. Оставьте местоположение по умолчанию и наберите в качестве названия select output .

6. Наберите [HABITAT] = 1 для значения параметра Выражение, или нажмите кнопку SQ,L-запрос рядом с параметром Выражение и воспользуйтесь Конструктором запросов для построения этого выражения.

Когда у всех параметров есть действительные значения, зеленые кружочки, расположенные слева от каждого параметра, будут убраны, что указывает на то, что для каждого параметра было определено верное значение. Если вы ввели неверное значение для параметра, слева от параметра будет отображаться иконка в виде красного крестика. Разместив курсор поверх таких иконок, вы можете получить информацию, которая поможет вам решить проблему с текущим заданным значением параметра.

7. Нажмите OK.


8. Щелкните Автоматическая Компоновка, затем нажмите Полный экстент, чтобы применить текущие свойства блок-схемы к элементам и разместить элементы внутри окна отображения.

Полный Экстент


Автоматическая компоновка



Обратите внимание, что процесс теперь выделен цветом, что означает, что он готов к выполнению.


9. Щёлкните правой кнопкой мыши на элементе производных (промежуточных) данных select output и выберите Переименовать.


10. Наберите Подходящая растительность и нажмите OK.


11. Щелкните правой кнопкой мыши на элементе данных Подходящая растительность и нажмите Добавить к изображению.


Если напротив свойства Добавить к изображению стоит отметка, производные данные, на которые ссылается этот элемент, будут добавляться к изображению каждый раз при запуске модели.

12. Щёлкните правой кнопкой мыши на элементе инструмента Выборка и выберите Запустить, чтобы начать выполнение процесса.


Обратите внимание, что по мере выполнения процесса, его ход документируется в разделе сообщений окна Командная строка, и элемент инструмента, который ссылается на инструмент, выделяется красным цветом. Когда выполнение процесса завершено, у инструмента и его элемента производных данных появляется тень, что указывает на то, что процесс завершен, и производные данные созданы на диске.

13. Поставьте отметку рядом с опцией Закрыть этот диалог при успешном завершении, если открыто диалоговое окно выполнения процесса Выборка, затем нажмите Закрыть.

14. Изучите слой select output в окне ArcMap. Из данных по растительности были отобраны все типы растительности, которые подходят для обитания мухоловки, включая участки прибрежных зарослей полыни Сан Диего.



Исключение дорог

Теперь вы исключите области вблизи дорог и автомагистралей из участков, потенциально пригодных для обитания мухоловки, поскольку дороги образуют барьер для распространения этой птички, и, кроме того, участки вдоль дорог испытывают негативное воздействие. Вы построите буферные зоны вдоль дорог на основании данных из поля Distance (Расстояние) таблицы атрибутов шейп-файла majorrds shp, затем исключите с помощью инструмента стирание (erase) построенные буферные зоны из участков с подходящей для обитания мухоловки растительностью.

Построение буферных зон вдоль дорог

1. Разверните группу инструментов Близость, входящую в набор Analysis Tools (Инструменты анализа).

2. Щелкните и перетащите инструмент Буфер в окно отображения.

; €i :: :: г? 4 It о ш

Модель Редактировать Вид

3 fijfrds

g а tlmlal ф ;;а;;;; ialolsl l И

vegtype

Выборка (Select)

рду точками

Бу-фер (Buffer)

J Выходно д й класс

3. Щёлкните правой кнопкой мыши на элементе инструмента Буфер, который представляет инструмент Буфер в модели, и выберите Открыть.


4. Щелкните на стрелке вниз выпадающего списка Входные объекты и выберите шейп-файл majorrds shp.

5. Оставьте значение по умолчанию для параметра Выходного класса объектов и наберите в качестве названия buffer output .

6. Отметьте опцию Поле, затем нажмите на стрелку вниз выпадающего списка и выберите Distance (Расстояние). Значения в этом поле будут использованы для определения ширины буферной зоны.

7. Нажмите на стрелку вниз списка Тип слияния и выберите LIST (СПИСОК), чтобы отобразить поля, используемые для слияния.

8. Отметьте опцию Расстояние (Distance) в списке Dissolve Field(s) (Поля для слияния). Для всех полигонов, имеющих одно и то же значение расстояния, будет выполнена операция слияния (dissolve).

9. Оставьте значения по умолчанию для остальных значений параметров и нажмите OK.
