Запуск скрипта

1. Дважды щелкните мышью на названии скрипта Вырезать несколько объектов в окне ArcToolbox, чтобы открыть его. Параметры, заданные вами, отображаются в его диалоговом окне.

Обратите внимание на то, как каждый параметр содержит значение по умолчанию. Для параметров Входная папка, Входной вырезаемый класс объектов и Выходная рабочая область это значения, которые вы задали для каждого параметра для свойства По умолчанию.

Кластерный допуск - это расстояние, которое определяет область, в пределах которой объекты будут признаны совпадающими. Вы оставите значение по умолчанию (пробел) и единицы измерения Unknown (Неизвестные) для параметра Кластерный допуск. Вы определили, что значение для параметра Кластерный допуск будет взято из диалогового окна Параметры среды, когда вы будете устанавливать свойства для данного параметра. Поскольку вы не определяли значение для данного параметра в диалоговом окне Параметры среды, будет вычислено значение по умолчанию. Вычисленное значение по умолчанию обеспечит точность данных, так как оно всегда интегрирует данные на уровне минимально возможного значения кластерного допуска.

Единицы измерения для параметра Кластерный допуск определены как Неизвестные (Unknown). Единицы, присвоенные для пространственной привязки выходных классов пространственных объектов, будут использованы параметром Кластерный допуск. Если вы должны были определить единицы измерения, присвоив им значение, отличное от Неизвестных, они будут преобразованы в те же единицы измерения, что и выходные данные. Выходные классы пространственных объектов получают свои единицы измерения из пространственной привязки, заданной для первых входных данных, то есть для первого шейп-файла в папке GP Tutorial, который будет исполь-

зован в операции вырезания (clip), если вы не определили по-другому в закладке Пространственная привязка диалогового окна Параметры среды.

2. Нажмите OK.

Вырезанные классы пространственных объектов добавляются в вашу базу геоданных Habitat Analysis. Вы используете эти классы пространственных объектов в следующем упражнении, чтобы определить области, потенциально наиболее благоприятные для обитания калифорнийской мухоловки.

Удаление ненужных наборов данных

Вы можете теперь удалить шейп-файлы и таблицу DBF, скопированные вами в папку GP Tutorial, поскольку они не понадобятся в упражнениях оставшейся части учебного пособия.

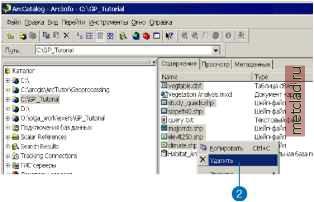

1. В дереве ArcCatalog щелкните на подключении к учебным данным, то есть вашей папке GP Tutorial. В закладке Содержание щелкните на каждом из шейп-файлов и таблице DBF; удерживайте клавишу Ctrl, чтобы выбрать сразу несколько файлов.

2. Щёлкните правой кнопкой мыши на выборке и выберите опцию Удалить.

Закройте ArcCatalog

1. Откройте меню Файл и выберите опцию Выход, чтобы закрыть ArcCatalog.

Вы можете продолжить выполнение упражнений, приступив к Упражнению 4, или остановиться и закончить работу над учебным пособием позднее. Если вы не переходите к Упражнению 4 сразу, не удаляйте папку GP Tutorial и подключение к этой папке в дереве ArcCatalog.

ArcInfo

Упражнение 4: Поиск участков с благоприятными условиями обитания

Создание модели дает вам возможность для запуска последовательности инструментов геообработки через визуальное отображение инструментов на блок-схеме. Вы можете снова и снова запускать модель и менять значения параметров с тем, чтобы поэкспериментировать с различными результатами.

Ваша задача в данном упражнении - определение местоположения участков с благоприятными условиями обитания - районов, обладающих самым высоким потенциалом для сохранения популяции калифорнийской мухоловки. Вы добавите данные из своей базы геоданных Habitat Analysis в таблицу содержания открытого вами окна ArcMap. Затем вы создадите новую модель для поиска потенциальных местообитаний, учитывающую следующие пять критериев:

1. Дороги образуют барьер для мухоловки. Влияние дорог на местообитания мухоловки увеличивается пропорционально ширине дороги.

2. Мухоловка предпочитает территории с определенным типом растительности. Оптимальны прибрежные заросли полыни Сан-Диего, хотя другие виды растительности тоже могут подойти для обитания этой птички.

3. Родители-мухоловки выгоняют оперившихся птенцов со своей территории. Дробление существующих местообитаний означает, что молодые птицы-мухоловки не могут улететь далеко. Для выживания в течение долгого времени птицам нужны территории достаточно большого размера с соответствующей растительностью, хотя индивидуальные участки имеют тенденцию к уменьшению размеров ближе к побережью и увеличению в более сухих и редко встречающихся внутренних областях. Чем ближе побережье - в границах морской (зона 1) и прибрежной (зона 2) климатических зон - в качестве подходящих для обитания территорий будут рассматриваться участки

больше или равные 25 акрам (1,089,000 фт2). Во внутренних областях - в границах зоны переходного климата (зона 3) - допустимый размер участков растительности составит 50 акров и более (2,178,000 фт2).

4. Местообитания мухоловки имеют высокую степень корреляции с высотой местности. В большинстве документально подтвержденных случаев мухоловка отмечалась на участках с высотой рельефа менее 250 м. Только те районы, где высота не превышает 250 м над уровнем моря, подходят для обитания этой птички.

5. Мухоловка предпочитает гнездиться на участках с минимальной крутизной поверхности. Участки на склонах, крутизна которых превышает 40 процентов, обладают низким потенциалом для гнездования этих птиц. Только участки с уклонами поверхности не более 40 процентов, будут рассматриваться как пригодные для обитания мухоловки.

определение параметров

Если вы проделали предыдущее упражнение, пропустите следующий шаг и переходите к следующему разделу (Запуск ArcMap и добавление данных).

1. Скопируйте папку GP Tutorial из директории C:\arcgis\ArcTutor\Geoprocessing\Results\Ex3 на свой диск C:\ или на другой диск.

На выполнение этого упражнения вам понадобится примерно 40 минут.
