рывно увеличивает или уменьшает изображение, когда левая кнопка мыши зажата, и мышь перемещается вперед или назад.

Опция Пользовательский в меню Вид позволяет вам выполнять масштабирование в процентах, определенных пользователем. u

Предварительно заданные уровни масштаба в меню Вид (25%, 50%, 100%, 200%, 400%) позволяют выполнить масштабирование с фиксированным процентом от действительного размера

Чтобы избежать случая, когда вы теряетесь в большой модели, вы можете открыть Обзорное окно (окно Overview). Обзорное окно всегда отображает модель целиком. В Обзорном окне ваше текущее положение в модели отмечено прямоугольником. Когда вы передвигаетесь в окне ModelBuilder, этот прямоугольник тоже сдвигается параллельно с вами.

Чтобы использовать Обзорное окно как инструмент масштабирования, щелкните и перетащите прямоугольник в Обзорном окне. Изображение в окне модели увеличивается до размеров области, перекрываемой прямоугольником. Вы можете щелкнуть и растянуть новый прямоугольник масштаба в ►

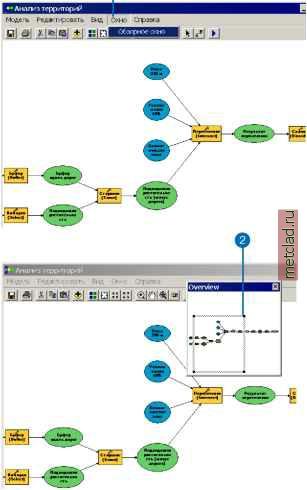

Использование окна просмотра

1. Откройте меню Окно и выберите опцию Обзорное окно.

2. Перетаскивайте, уменьшайте или увеличивайте прямоугольник в Обзорном окне, чтобы выполнить масштабирование изображения или передвижение по модели, в области, перекрываемой прямоугольником.


В окне отображения можно видеть увеличенное изображение участка, перекрываемого прямоугольником в Обзорном окне. Перетаскивание прямоугольника в Обзорном окне в новое положение сдвигает изображение модели.



любой момент. Вы также можете изменить размер прямоугольника, щелкнув и растянув его за черные метки-манипуляторы.

Чтобы использовать Обзорное окно как инструмент перемещения, щелкните внутри существующего прямоугольника в Обзорном окне и перетащите его в новое положение.

Вы можете изменить размер Обзорного окна и переместить его за пределы окна ModelBuilder.

Инструмент Переход позволяет вам передвигаться по технологическому процессу модели, от одного элемента к другому, либо вперед, либо назад. Это может быть полезно, если вы хотите пройти модель шаг за шагом, поэлементно.

Чтобы перейти вперед, щелкните на начале соединительной линии. Чтобы перейти назад, щелкните на стрелке соединительной линии.

Передвижение вперед по модели

1. Чтобы передвигаться по модели, воспользуйтесь инструментом Переход.

2. Чтобы перейти вперед, к следующему элементу, щелкните на начале соединительной линии.

3. Продолжите выполнять шаг 2, чтобы пройти вперед всю модель целиком.


Передвижение назад по модели

1. Чтобы передвигаться по модели, воспользуйтесь инструментом Переход.

2. Чтобы вернуться назад, к предыдущему элементу, щелкните на стрелке соединительной линии.

3. Продолжите выполнять шаг 2, чтобы пройти назад всю модель целиком.

Ьу$ер (Buffer)



Проверка модели

Когда вы открываете существующую модель в окне ModelBuilder, процессы, запускавшиеся ранее, будут сохранять состояние готовых к выполнению. Однако, если значение параметра было изменено, например, был изменен набор данных, на который ссылается параметр, такие изменения не будут очевидны сразу при открытии модели.

Проверив модель целиком, вы можете удостовериться, что все значения параметров верны до того, как вы запустите модель. Обратите внимание, что проверка уже запускавшейся модели, вернет ее процессы в состояние готовых к выполнению. Значения параметра могут стать неверными по нескольким причинам. Например, используемый входной набор данных больше не существует в том месте на диске, где он хранился, или он был переименован. Или же, могло измениться какое-либо свойство набора данных, например, было добавлено или удалено поле.

После проверки модели, если любой из ее процессов меняет свое состояние на состояние неготового к выполнению, одно или несколько значений параметров неверны и должны быть исправлены.

1. Откройте меню Модель и выберите опцию Проверить всю модель.

Будут проверены все значения параметров, заданные для каждого из элементов. Если заданное значение параметра неверно, элемент и все зависимые от него элементы будут переведены в состояние не готовых к выполнению. Вы должны перезадать значения для неверных параметров, чтобы вернуть затронутые процессы в состояние готовых к выполнению.

2. После выполнения проверки, сообщения отображают информацию о неверных значениях параметров. Нажмите правую кнопку мыши на элементе и выберите опцию Просмотреть сообщения, чтобы выявить проблемы.


модель Редактировать вид окно справка

Буфер (Buffer)

Буфер BJ Доро1

Открыть... Параметр Модели Добавить к изображению

Создать подпись

ЩШ Копировать X Удалить

Переименовать...

Стирание (Erase)

Подходящая \ растительно )

См. также

Информацию об исправлении значений параметров обратитесь к разделу Исправлениемодели в этой главе.
