5. Выберите цвет из палитры цветов или определите пользовательский цвет, который будет использоваться для элемента.

6. Нажмите OK.

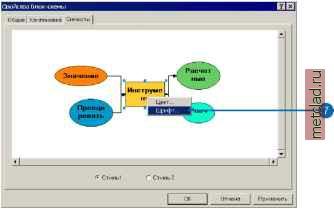

7. Нажмите правую кнопку мыши на элементе и выберите опцию Шрифт, чтобы изменить используемый по умолчанию шрифт для всех элементов этого типа. ►

8. Внесите в шрифт соответствующие изменения.

9. Нажмите OK в диалоговом окне Шрифт.

10. Дополнительно, нажмите Применить, чтобы увидеть изменения в окне отображения, не закрывая диалогового окна.

11. Нажмите OK в диалоговом окне Свойства блок-схемы.

Передвижение по модели

Существует множество способов передвижения по модели, включая масштабирование и перемещение, использование окна просмотра и переход от одной части модели к другой с использованием инструмента Переход.

Вы можете воспользоваться несколькими средствами управления масштабом:

Инструмент Полный экстент отображает модель целиком, до ее границ.

Инструменты Фиксированное увеличение и Фиксированное уменьшение позволяют менять масштаб изображения с постоянными множителями.

Инструмент Масштабирование приближает область, ограниченную начерченным вами прямоугольником.

Инструмент Непрерывное масштабирование непре- ►

Подсказка

Альтернативный способ перемещения

Двигайте бегунки на вертикальной и горизонтальной полосах прокрутки - или щелкайте на стрелках, - чтобы перейти к различным частям модели.

Масштабирование и перемещение

1. Чтобы увидеть подробно часть большой модели, воспользуйтесь инструментом Непрерывное масштабирование.

2. Нажмите и удерживайте левую кнопку мыши на окне отображения.

3. Чтобы увеличить изображение, переместите указатель мыши вниз.

4. Выберите инструмент Переместить.

5. Щелкните в окне отображения, удерживайте левую кнопку мыши и сдвигайте модель до тех пор, пока не дойдете до той ее части, которую хотите просмотреть поподробнее.

6. Чтобы увидеть модель целиком, щелкните на инструменте Полный экстент.

Фиксированное увеличение

Непрерывное масштабирование Масштабирование

Полный экстент

Переместить Переход

Фиксированное уменьшение

Воспользовавшись любым из инструментов масштабирования, затем выбрав инструмент Переместить, вы можете перейти к различным частям модели.

Модель Редактировать

II 1МиФ ;;lal;;ii

Выбор инструмента Полный экстент приведет к отображению модели целиком.
