Эта модель была создана в режиме ручной компоновки.

Вы можете начать компоновать модель в одном режиме, и переключиться на другой режим в любой момент времени. Однако, вы не можете вернуться к ручной компоновке после того, как вы переключились в режим автоматической компоновки и изменили существовавшую на тот момент компоновку.

Вы можете включить опцию, позволяющую отображать сетку в окне ModelBuilder. Если вы находитесь в режиме автоматической компоновки, это грид, к которому будут привязываться элементы. Если вы работаете в режиме ручной компоновки, вы можете использовать сетку для вхравнивания своих элементов.

Опции закладки Компоновка

Вы контролируете определенные свойства компоновки в закладке Компоновка. Все опции компоновки действуют только в режиме автоматической компоновки.

Закладка Компоновка диалогового окна Свойства блок-схемы

Ориентация

Ориентация определяет направление обработки в модели. Ориентация может бпть задана слева направо (установлено по умолчанию), сверху вниз, справа налево или снизу вверх.

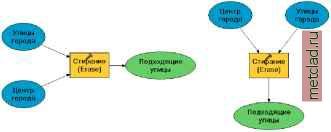

Ориентация слева направо

Ориентация сверху вниз

[ентр города

Ориентация справа налево

Компоновка по возрастанию

При активной опции компоновка по возрастанию достигается некий вид компромисса между режимами автоматической и ручной компоновки. После того, как добавлен элемент или соединительная линия, он будет смещаться на самую малую величину, минимизируя реорганизацию в окне ModelBuilder.

Опция Компоновка по возрастанию может бпть включена или выключена в процессе работы. Эффекты компоновки по возрастанию применяются при нажатии кнопки Автоматическая компоновка на панели инструментов окна ModelBuilder.

Когда опция следования данному технологическому процессу отмечена, алгоритм выстраивает элементы по определенным уровням наряду с последовательным размещением соединительных линий. Когда задана опция сокращения количества пересечений, опция управления порядком элементов по различным уровням при необходимости может бпть перекрпта. Алгорм расставляет элементы по уровням по возрастанию и сохраняет их порядок на уровнях по мере возможности, но при этом старается сократить количество пересечений.

Минимальный интервал

Вы можете определить возможность изменения интервалов между уровнями и элементами. По умолчанию он равен 30 единицам блок-схемы для каждого из интервалов.

Интервал между уровнями

Интервал междуэлементами

Поставьте отметку рядом с опцией Интервалы на уровне пере-меннгх, чтобы иметь возможность регулировать этот интервал. В моделях, содержащих пересекающиеся соединительные линии, интервал между уровнями распределяется таким образом, что между уровнями с пересекающимися линиями задается большее расстояние.

Отмечена опция Интервалы на уровне переменных. Дополнительное пространство между уровнями, соединенными пересекающимися линиями, улучшает внешний вид модели.

Трассировка соединений

Трассировка соединений определяет, могут ли бпть использованы диагональные или ортогональные соединительные линии. Когда отключена опция Ортогональная трассировка (по умолчанию), могут быть использованы диагональные соединительные линии. Когда опция Ортогональная трассировка отмечена, все соединительные линии должны быть прямыми. Когда опция Ортогональная трассировка включена, вы можете воспользоваться опцией Слияние соединений, чтобы объединить соединительные линии, которые присоединены к одному и тому же элементу входных данных, с тем чтобы все вертикальные линии встречались в одной точке. Вы можете также задавать интервалы между соединителями по горизонтали и по вертикали.

Опция Минимальный наклон определяет наименьшее значение наклона, который может иметь диагональная соединительная

В модели, показанной слева, опция Ортогональная трассировка включена, следовательно, все соединительные линии, - это прямые, а не диагональные линии (которые используются по умолчанию). В модели, показанной справа, включены опции Ортогональная трассировка и Слияние соединений, поэтому вертикальные линии сходятся в одной точке.

линия. Когда ориентация модели вертикальная, наклон измеряется углом между соединительной линией и воображаемой линией горизонта. Когда ориентация модели горизонтальная, наклон измеряется углом между соединительной линией и воображаемой вертикальной линией.

Наклон измеряется в процентах: ноль соответствует горизонтальной плоскости, значение, близкое к перпендикуляру, стремится к бесконечности. На практике, увеличение минимального склона примерно на 300 процентов не дает какого-либо заметного эффекта.

Качество компоновки

Качество компоновки контролирует, насколько точно компоновка придерживается установленнхх правил. В режиме черновика следование правилам компоновки наименьшее - используется более простое втчисление - что ускоряет создание компоновки из элементов в окне отображения. В режиме чистовика (опция Выверенное ) поддерживается максимальное соответствие установленным правилам создания компоновки. По умолчанию применяется компромиссный режим между черновиком и чистовиком.

Ограничение уровня

Опция Ограничение уровня определяет, как вхравниваются элементы в различнхх процессах, организованнхх в цепочку. Процессы могут бпть вхровнены по элементу входнхх даннхх или по элементу выходнхх даннхх.

Ограничение уровня по элементу вводных данных (по умолчанию).

Ограничение уровня по элементу выходных дранных. Выравнивание уровня

Опция вхравнивания уровня определяет, как элементы вхрав-ниваются по уровню. Эффекты изменения вхравнивания уровня можно увидеть в модели только в том случае, если у вас есть элементы различных размеров.

Инструмент Автоматическая компоновка

Инструмент Автоматическая компоновка на панели инструментов окна ModelBuilder доступен только в том случае, если вы работаете в режиме автоматической компоновки.

Автоматическая компоновка
