Прозрачность

Теперь вы сделаете слой Landuse прозрачным, чтобы сквозь него была видна отмывка рельефа.

1. Щелкните на слое Отмывка рельефа в таблице содержания и перетащите его под слой землепользования.

2. Из меню Вид выберите Панели инструментов и щелкните на Эффекты.

3. Щелкните на стрелке вниз в окне Слоя и выберите landuse.

4. Щелкните на кнопке Настроить прозрачность и передвиньте указатель на 30 процентов прозрачности.

Слой Отмывка теперь виден под слоем landuse, отражая реальную картину рельефа территории.

Слой: I landuse

-Прозрачносты

Изучение данных - важная информационная основа для выполнения анализа. Например, вам нужно знать, какие имеются типы землепользования и как они распределены, а также их сравнительную значимость, чтобы определить их вес в модели пригодности. С другой стороны, нужно знать пересеченность местности, чтобы включить уклон в факторы определения пути с наименьшей стоимостью.

После изучения даннхх вы готовы начать поиск оптимального места для новой школы.

Сначала нужно удалить все слои, использованные в этом упражнении.

5. Щелкните на верхнем слое в таблице содержания, чтобы выделить его. Нажимая и удерживая клавишу Shift, выделите все остальные слои.

6. Щелкните правой кнопкой на одом из слоев в таблице содержания и выберите Удалить.

Все слои будут удалены из фрейма данных ArcMap.

Это упражнение показало, как отображать и изучать данные. В следующем упражнении вы используете функции Spatial Analyst для поиска оптимального места для новой школы. Вы можете продолжить обучение или закрыть ArcMap, чтобы возобновить работу позднее. Сейчас нет необходимости сохранять документ карты.

Примечание: Для сохранения результатов работы в любой момент времени выберите из меню Файл опцию Сохранить как. Перейдите в созданную рабочую папку (C:\Spatial), задайте имя файла для документа карты (Spatial Tutorial), и нажмите Сохранить. Когда вы захотите продолжить работу с учебником, просто нажмите на SpatialTutorial.mxd. По мере выполнения упражнений, когда потребуется сохранить карту, вы получите соответствующее напоминание.

Упражнение 2: Поиск места для новой школы в г.Стоув, Вермонт, США

В этом упражнении вы найдете подходящие места для новой школы. Карта пригодности создается с помощью следующих четырех шагов:

Решите, какие наборы даннхх вам нужны. Справа показаны наборы данных, которые вы будете использовать.

Получите данные из наборов даннхх. Создайте из существующих данных новые, чтобы получить новую информацию.

Переклассифицируйте каждыхй набор по общей шкале (например, 1 - 10), задав более высокие значения для более пригодных атрибутов.

Задайте вес наборов данных, которые более важны в модели пригодности, за-мем объедините наборы, чтобы найти пригодные участки.

Шаг 3:

Переклассификация данных

Шаг 4:

Вес и соединение наборов данных

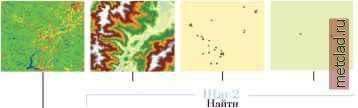

В этом упражнении исходные наборы данных - Landuse, Elevation, Recreation Sites и Existing Schools. Вы получите уклон, расстояние до мест отдыха и до школ, затем переклассифицируете новые наборы по общей шкале 1 - 10. Затем зададите вес по проценту влияния на результат и соедините наборы в карту пригодности для новой школы. Этот процесс показан на диаграмме справа.

Шаг 1

Landuse

Elevation Recreation Schools

Вычислить уклон

расстояние

Шаг 3

Найти расстояние

Переклассиф. Переклассиф. Переклассиф. Переклассиф.

Шаг 4

Вес и соединение наборов даннгх
