от центра обрабатываемой ячейки. Внешняя окружность определяет экстент окрестности. В процессе обработки окрестности ячейки будут использованы значения всех ячеек, центры которых попадают внутрь внешней окружности, но не попадают в пределы внутренней окружности.

Радиус измеряется в количестве ячеек, перпендикулярно оси x или y.

<лин

Ячейки, попадающие в пределы клина, участвуют в втчислени-ях. Клин определяется значениями радиуса и угла.

Радиус измеряется в ячейках или в единицах измерения карты, перпендикулярно оси x или y.

Начальный угол клина может бпть целым или числом с плавающей запятой от 0 до 360. Значения угла начинаются с 0 на положительной полуоси x и возрастают против часовой стрелки, пока не завершают полный круг снова в 0.

Конечный угол клина может быть целым числом или с плавающей запятой от 0 до 360. Для создания клина используется угол, определенный начальным и конечным значениями. В обработке окрестности участвуют все ячейки, попадающие в пределы клина.

Функция окрестности для отдельной ячейки

Рассмотрим ячейку со значением 5 на схеме внизу. При работе с прямоугольной окрестностью 3х3 ячейки, сумма значений ячеек-соседей плюс значение самой обрабатываемой ячейки составит 24. Поэтому ячейке вхходного растра, позиция которой сов-

падает с позицией обрабатываемой ячейки входного растра, присваивается значение 24.

Входные обрабатываемые ячейки

Выходное значение ячейки

Функция окрестности для всего набора данных

Каждая ячейка представленного ниже выходного растра получила значение суммы по окрестности 3х3 ячейки. Выделенные желтым ячейки указывают окрестность входной обрабатываемой ячейки со значением 5 и выходной ячейки со значением 24. Этот процесс повторяется для каждой ячейки, пока не будут втчислены значений всех ячеек.

Входной обрабатываемый растр

Выходнойрастр

Обработка ячеек со значением Нет даннгх

Если в окрестности имеется ячейка со значением Нет даннгх , она будет проигнорирована. Если вся окрестность состоит из ячеек Нет даннгх вгходная ячейка получит значение Нет данных .

Зачем вычислять статистику по окрестности?

Вычисление статистики по окрестности полезно для получения значения каждой ячейки на основе значений соседних ячеек. Например, при исследовании стабильности экосистемы может быть полезно узнать разнообразие видов животтхх в каждой окрестности, чтобы определить места, где разнообразие видов сократилось.

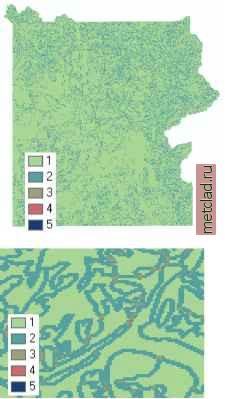

В приведенном ниже примере был взят растр типов землепользования и вычислено разнообразие типов землепользования в окрестности каждой ячейки.

Тип землепользования

Значение, присвоенное каждой выходной ячейке, основано на значениях входной ячейки и ячеек из ее окрестности. Быстрый взгляд на район показывает вам области, где есть более одного типа землепользования.

Увеличив определенный участок, вы можете рассмотреть подробности и узнать, что в определенных местах имеется три и даже четыре различных типа землепользования.

Таблица атрибутов сообщит вам, сколько имеется ячеек с определенным количеством типов землепользования в заданной окрестности.

Вычисление статистики по окрестности

Функция Статистика по окрестности позволяет вам вычислять статистические данные для каждой ячейки на основании ее значения и значений ячеек в заданной ее окрестности. Используйте ее, например, для определения преобдалающих видов животных в окрестности (статистика Большинство) или количества видов (статистика Разнообразия).

Окрестность определяет форму области, из которой будут выбраны значения для вычислений. Параметры окрестности задают ее форму и размер (количество ячеек или единиц измерения карты), которые будут использоваться при выборе значений для вычислений.

Подсказка

Выделение ячеек на карте

Щелкните правой кнопкой мыши на выходном растре и выберите Открыть таблицу атрибутов. Чтобы выделить ячейки на карте, щелкните на строке таблицы.

Создание карты статистики по окрестности

1. Щелкните на стрелке вниз в Spatial Analyst и выберите Статистику по окрестности.

2. Щелкните на стрелке вниз в окне Входные данные и выберите слой данных, по которому вы хотите вычислить статистику.

3. Щелкните на стрелке вниз в окне Поле и выберите поле входных данных, которое вы хотите использовать.

4. Щелкните на стрелке вниз в окне Тип статистики и выберите статистическую характеристику, которую вы хотите вычислить.

5. Щелкните на стрелке вниз в окне Окрестность и выберите нужный тип окрестности.

6. Задайте Параметры окрестности для выбранной окрестности.

7. Можете изменить заданный по умолчанию Размер выходной ячейки.

8. Задайте имя для результата или оставьте по умолчанию, чтобы сохранить временный набор данных в рабочей папке.

9. Нажмите OK.
