Экспозиция

Что такое экспозиция?

Экспозиция указывает направление наиболее крутого уклона от каждой ячейки к соседним. Ее можно считать направлением уклона или направлением по компасу, куда обращен склон холма.

Экспозиция измеряется в градусах против часовой стрелки от 0 (направление на север) до 360 (опять на север, сделав полн1й круг). Значение каждой ячейки в наборе даннгх экспозиции указывает направление склона в данной ячейке. Плоские участки не имеют направления, и им присваивается значение -1.

W270

Flat N NE E

SE S

SW W NW

□

Для чего нужна функция Экспозиция?

С помощью функции Экспозиции вы можете:

Найти на горе все склоны, направленные на север, при поиске наилучших склонов для катания на горнгх лыжах.

Выяснить освещенность солнцем каждой точки территории при изучении биоразнообразия в какой-либо области.

Найти все южные склоны в гористом районе, чтобы определить, где в первую очередь будет таять снег, при изучении опасности затопления жилгх районов паводком

Определить плоские участки при поиске места для аварийной посадки самолета.

На рисунке внизу показан входной растр высот и вхходной растр экспозиции.

High

Вычисление экспозиции

Функция Экспозиции позволяет создать карту, отображающую направление наиболее крутого склона в каждой точке территории в направлении от ячейки карты к соседним. Чаще всего эта функция применяется к растру высот для создания карты направления склонов.

Подсказка

Определение направления уклона

Используйте инструмент Идентифицировать из строки Инструменты для идентификации информации в ячейках. Это позволит вам узнать направление склона по компасу в любой ячейке вашего выгодного набора данных экспозиции.

I Spatial Analyst Слой: [elevatio Расстояние Плотность...

Интерполировать в растр

Анализ поверхности

Статистика по ячейкам... Статистика по окрестности... Зональная статистика... Переклассифицировать... Калькулятор растра...

Изолиния... Уклон...

Отмывка...

Видимость...

Ь1асыпи/Быемки..

Конвертировать

Опции ,

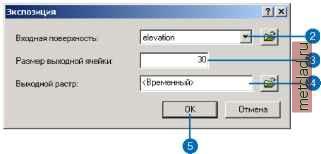

1. Щелкните на стрелке вниз в Spatial Analyst, выберите Анализ поверхностей и щелкните на Экспозиция.

2. Щелкните на стрелке вниз в окне Входная поверхность и выберите поверхность, для которой вы хотите вычислить экспозицию.

3. Можете изменить заданный по умолчанию Размер выходной ячейки.

4. Задайте имя для результата или оставьте по умолчанию, чтобы сохранить временный набор данных в рабочей папке.

5. Нажмите OK.

Отмывка рельефа

Что такое функция Отмывки рельефа?

Функция Отмывки рельефа создает эффект искусственного освещения поверхности, определяя значения освещенности в каждой ячейке растра. Для этого она устанавливает позицию гипотетического источника света и втчисляет значения освещенности для каждой ячейки относительно других ячеек. Таким образом можно значительно улучшить вид данных при визуализации или создать новую информацию для дальнейшего анализа.

По умолчанию оттенки шкалы серого цвета связываются с числами от 0 до 255 (по возрастанию от черного к белому).

Азимут - это угловое направление расноло-жения солнца, измеряемое от севера против часовой стрелки, в градусах от 0 до 360. Азимут 90 - это восток. По умолчанию установлено значение 315 (северо-запад).

Высота - это угол высоты источника освещения над горизонтом. Единицах измерения - градусы, от 0 (горизонт) до 90 градусов (зенит). По умолчанию установлено значение 45 градусов

Отмывка рельефа слева выполнена для значения азимута 315 градусов и высоты 45 градусов.

Отмывка рельефа для отображения

Помещая растр высот поверх созданной отмывки рельефа, а затем сделав растр высот прозрачным, вы можете создать реалистичную картину ландшафта. Добавьте другие слои, например, реки или дороги, чтобы еще повысить информативность изображения.

Использование отмывки рельефа в анализе

При моделировании теней (по умолчанию) вы вычисляете локальную освещенность - находится ячейка в тени или нет.

При моделировании теней вы можете вычислить, какие ячейки попадают в тень других ячеек в определенное время дня. Ячейки, попадающие в тень других ячеек, получают значение 0; другим ячейкам присваиваются значения от 1 до 255. Вы можете переклассифицировать все значения больше 1 в 1, создав растр двоичных данных. На примере внизу черные участки - это те, которые находятся в тени. Азимут остался тем же, но угол высоты солнца над горизонтом (высота) изменился.

Солнце: 45 градусов

Солнце: 60 градусов
