Комбинирование наборов данн1х

Итоговый растр стоимости является результатом сложения двух растров.

+ 4.68 4.6

2.32

4.02

1.66

1.66

1 66

3.00

Следующая схема показывает, как образуется итоговый растр стоимости в результате сложения переклассифицированных растров уклона и землепользования, имеющих влияние 0.66 и 0.34, соответственно.

Ячейки, закрашенные темно-синим, наиболее пригодны для строительства дороги, т.к. их стоимость меньше.

Функция расстояния с взвешенной стоимостью

Используя растры источника и стоимости, функция расстояния с взвешенной стоимостью создает выходной растр, в котором каждой ячейке присваивается значение накопленной стоимости перемещения до источника.

В нашем примере функция использует растр стоимости и вычисляет для каждой ячейки вхходного растра расстояния с взвешенной стоимостью минимальную накопленную стоимость пути от данной точки до ближайшего источника.

Каждой ячейке в вгходном растре расстояния с взвешенной стоимостью присваивается значение минимальной суммарной стоимости, накопленной в результате прохода по пути с наименьшей стоимостью до ближайшего источника.

В примере ниже путь с минимальной накопленной стоимостью от ячейки, окрашенной в темно-красный цвет, до школы, составляет 10.5.

Функция расстояния с взвешенной стоимостью может создать два дополнительнхх растра - направления и распределения. Они подробно описаны на последующих страницах.

Направление

Растр расстояния с взвешенной стоимостью сообщает вам минимальную накопленную стоимость от каждой ячейки до ближайшего источника, но не показывает, как туда добраться. Растр направлений создает карту пути, показывая маршрут из любой точки до ближайшего источника вдоль пути с наименьшей стоимостью.

Взвешенная стоимость

Направление

Кодирование направления

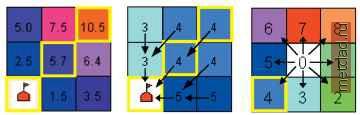

Алгоритм вычисления растра направлений присваивает каждой ячейке код, указхвающий, в какую из соседних ячеек ведет путь с наименьшей стоимостью к источнику. На схеме кодирования направлений вверху, 0 представляет любую ячейкурастра расстояния с взвешенной стоимостью. Каждой ячейке присваивается направление к ближайшей ячейке вдоль пути с минимальной стоимостью к ближайшему источнику.

Например, на рисунке выше путь с минимальной стоимостью из ячейки со значением 10.5 лежит по диагонали, в ячейку со значением 5.7, и далее к источнику, школе. Алгоритм вычисления направления присваивает значение 4 ячейке со значением 10.5 и значение 4 ячейке со значением 5.7, поскольку это направление пути с наименьшей стоимостью к источнику из каждой из этих ячеек. тот процесс в1полняется для всех ячеек растра расстояния с взвешенной стоимостью, и создается растр направления, сообщающий вам направление движения по пути с наименьшей стоимостью к источнику из каждой ячейки входного растра стоимостного расстояния.

Расстояние с взвешенной стоимостью

Направление

Оба растра - стоимостного расстояния и направления потребуются для вычисления пути с наименьшей стоимостью из пунктов источника в пункты назначения.

Распределение

Растр распределения расстояний определяет ближайший источник для каждой ячейки растра расстояния с взвешенной стоимостью. Эта функция аналогична функции распределения расстояния по прямой, в которой каждой ячейке также присваивается значение ближайшей ячейки источника. Однако, в данном случае близость вхражается в терминах накопленной стоимости пути.

Все ячейки приписаны к источнику школы.

Расстояние с

взвешенной

стоимостью

Функция Расстояния с взвешенной стоимостью вычисляет для каждой ячейки значение минимальной накопленной стоимости пути от этой ячейки до ближайшего источника.

Источником может б1ть любой нужный объект, например слой точек перекрестков или зданий, и он может быть представлен в любом поддерживаемом векторном или растровом формате.

Поле Максимальное расстояние позволяет указать, что будут рассматриваться только ячейки в пределах заданного расстояния от источника.

Подсказка

Установка параметров анализа

Выберите Опции в панели инструментов Spatial Analyst, чтобы определить рабочую папку, экстент и размер ячейки для результатов анализа.

Подсказка

Поиск файлов и папок

Если нужного вам файла нет в списке, или если вам нужно указать папку для записи результатов, щелкните на кнопке Обзор.

Вычисление расстояния с взвешенной стоимостью

1. Щелкните на стрелке вниз в Spatial Analyst, выберите Расстояние и щелкните на Взвешенная стоимость.

2. Щелкните на стрелке вниз в окне Расстояние до и выберите слой, содержащий источник.

3. Щелкните на стрелке вниз в окне Растр стоимости и выберите нужный растр.

4. Можете указать максимальное расстояние. Ячейки вне этого расстояния не будут рассматриваться и получат значение нет данных .

Оставив максимальное расстояние пустым, вы сделаете дальность измерения неограниченной.

5. Задайте размер ячейки в1ходно-го растра.

6. Можете щелкнуть Создать направление, чтобы создать растр направления. Он необходим для функции кратчайшего пути.

7. Можете щелкнуть Создать распределение, чтобы создать растр распределения.

8. Наберите имя результата или оставьте по умолчанию, чтобы результат был временным.

9. Нажмите OK.
