Кодирование растров

Процесс создания растрового набора данных подобен набрасыванию рыболовной сети на исследуемую область. Каждой ячейке присваивается код в соответствии с объектом, попавшим в эту ячейку. Код, или значение ячейки - это численное значение, соответствующее типу атрибута. Численные значения ускоряют обработку и позволяют сжимать данные.

Каждая ячейка представляет часть реального мира. Ячейка может бпть любого заданного вами размера; ограничений практически нет. Главный фактор выбора размера - соответствие задачам анализа. Например, вы не станете выбирать ячейку размером один километр для изучения обитания мышей в поле.

Если входные данные были полигональными, каждой ячейке выходного растра будет присвоено значение объекта, попадающего на центр ячейки. Гарантируется только то, что объект, представленный ячейкой, присутствует в ее центре. Для непре-рывнгх даннгх (см. раздел Непрерывные и дискретные данные ранее в этой главе) это единственный возможный вариант. Однако, для дискретных данных предполагается, что объект равномерно заполняет все пространство ячейки. Может получиться так, что центр ячейки не будет правильно представлять значение ячейки, но при необходимости можно уменьшить ее размер.

Если входные данные были точечными, любая ячейка, на площади которой встречается точечный объект, получит значение атрибута точечного объекта из преобразуемого набора данных. По определению, точка не имеет площади, а вы преобразуете данные в площадное представление. При представлении в виде ячеек происходит некоторое обобщение исходнхх даннхх. Если в одну ячейку попадают две или более точки, Spatial Analyst случайным образом выбирает одну из них и присваивает ячейке ее значение. Таким образом, ячеек, имеющих значение, может оказаться меньше, чем точек во входном наборе. Вы должны задать достаточно мелкий размер ячейки, чтобы отразить необ-

ходимое для вашего анализа количество входных данных.

Преобразование линейнхх объектов в растровый набор даннхх аналогично преобразованию точечных объектов. Ячейка получает значение заданного при преобразовании атрибута любой линии, пересекающей площадь этой ячейки. Если одну ячейку пересекает несколько линий, Spatial Analyst случайным образом выбирает одну из линий и присваивает ячейке в вхходном растре ее значение. Как и с точечными данными, линейные объекты становятся шириной с размер ячейки. Например, если преобразуемые линейные данные представляют дороги, а размер ячейки - один километр, получится, что в выходном растре ширина дороги будет равна километру. Очевидно, что дорог такой ширины не бывает, значит, вы должны выбирать размер ячейки соответственно типу даннхх во входном наборе. Если размер ячейки будет один метр, дорога будет шириной в один метр.

Дополнительную информацию по кодированию объектов различного типа в растрах вы найдете в следующем разделе, Представление объектов в растровом наборе данных.



Представление объектов в растровом наборе данных

При преобразовании точек,полилиний и полигонов в растр, вам необходимо знать, как растровый набор данных будет представлять объекты.

Точечные данные

Точечный объект - это любой объект, который при заданном разрешении может бпть определен, как не имеющий площади. Хотя скважина, телефонный столб или место произрастания редкого растения - это все объекты, которые при определенных значениях разрешения могут считаться точечными, а при других значениях разрешения будут обладать определенной площадью. Например, телефонный столб, который виден как точка с самолета с высоты двух километров, с высоты 25 метров будет виден, как кружок.

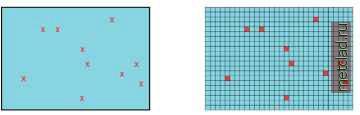

Точечные объекты

Растровые точечные объекты

Точечные объекты могут быть представлены мельчайшим элементом растра, ячейкой. Важно помнить, что ячейка обладает площадью. Чем меньше ячейка, тем меньше ее площадь и тем точнее она представляет точечный объект. Точки должны представляться с точностью плюс-минус половина размера ячейки. Это плата за возможность работать с растровхми даннхми. Представление всех типов даннхх-точек, полилиний и полигонов-в одном формате и возможность использовать одинаковый подход часто более важны для пользователей, чем потеря в разрешении данных.

Линейные данные

Линейные данные - это все объекты, которые при определенном разрешении могут быть представлены в виде полилиний, например, дороги, реки, линии электропередач. Линия по определению не имеет площади. В Spatial Analyst, ломаная линия может быть представлена в виде последовательности связанных ячеек. При этом точность представления будет зависеть от масштаба и разрешения выходного растрового набора данных.

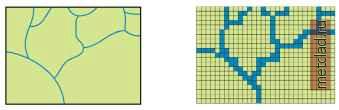

Объекты полилиний Растровые линейные объекты

Полигональные данные

Полигональные, или площадные данные лучше всего могут бпть представлены последовательностью соединенных точек, наиболее точно отражающей ее форму. Полигональные объекты - это здания, озера, типы почв, леса, болота или поля.

Представление плавнхх границ полигона последовательностью квадратных ячеек приводит к возникновению некоторых проблем, самая неприятная из которых называется ступеньками , это эффект, напоминающий ступени лестницы. Поскольку Spatial Analyst может работать с очень большими наборами данных, включающими миллионы ячеек, проблема ступенек становится несущественной.

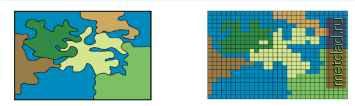

Полигональные объекты Растровые полигональные обьекты

Мы повторимся, что точность представления даннхх зависит от масштаба и размера ячейки. Чем больше разрешение ячеек, и чем больше ячеек представляют определенную площадь, тем точнее это представление.
