В ArcMap географические данные организованы по слоям. Для представления различнхх даннхх существуют различные типы слоев. Слой пространственн1х объектов ArcMap может содержать полигоны, соответствующие типам почв, точки, определяющие объем биомассы, величина которого измерена в определенных местах на поверхности Земли, или линии, которыми показаны, к примеру, тропы. Растровый слой может представлять собой аэрофотографию или грид расстояний от дорог. Другие типы слоев - это слои TIN для трехмерных поверхностей, слой CAD для хранения листов карты CAD и геостатистический слой, в котором хранятся результаты анализа, проведенного с помощью модуля Geostatistical Analyst.

Функциональность геостатистического слоя аналогична функциональности любого слоя ArcMap. Вы можете добавлять его в ArcMap, удалять его, отображать и менять символогию. Однако, геостатистический слой отличается от других слоев способом создания и хранения. Геостатистический слой может бпть создан только при использовании модуля Geostatistical Analyst. Большинство типов слоев ArcMap хранят ссылку на источник данных, символогию отображения слоя и другие характеристики. Геостатистический слой хранит источник данных, с использованием которых он был создан (обычно точечный слой пространственных объектов), символогию и другие характеристики, наряду с параметрами модели интерполяции. В диалоге Свойст-

ва геостатистического слоя вы можете просмотреть данные об исходном источнике данных и о параметрах модели.

Помимо определения источника исходнхх точек и параметров модели, вы можете также получить общую информацию о слое в закладке Общие, просмотреть и изменить область отображения карты в закладке Экстент, изменить символогию в закладке Символы, установить степень прозрачности слоя и определить необходимость отображения всплывающих подсказок в закладке Отображение.

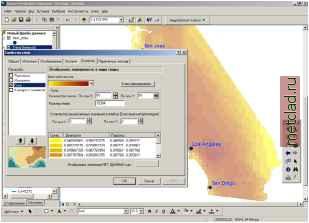

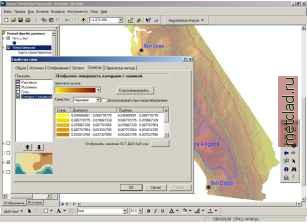

Геостатистический слой можно отобразить четырьмя следующими способами: контурами с заливкой, изолиниями, гридом или растяжкой цвета. Вы можете комбинировать несколько способов при отображении одного слоя для достижения различных эффектов. Полный диапазон символов и контролирующих параметров существует для каждого из возможных форматов.

Контура с заливкой

Изолинии

Растяжка

Грид

Сочетание изолиний, контуров с заливкой и растяжки

Добавление слоев Добавление слоев

В ArcMap географические данные организованы по слоям. Существует несколько различных типов слоев, но при использовании модуля Geostatistical Analyst наибольший интерес представляют точечный, полигональный и растровый.

Слой пространственных объектов может содержать полигональные пространственные объекты, такие как типы почв или землепользования, линейные пространственные объекты, такие как дорожная сеть, или точечные пространственные объекты, такие как места преступлений или точки отбора проб на

загрязняющие вещества. В модуле

Geostatistical Analyst в качестве исходного чаще всего используется

точечный CЛOй. Геостатистический слой представляет собой поверхность, созданную в результате анализа, выполненного с использованием модуля Geostatistical Analyst. Растровый слой может содержать изображение, полученное со спут-HИка, отсканированный снимок или

изображение типов леса при помо-

грида. Часто, для последующего аHаЛИЗа, геостатистический слой конвертируется в растровый CЛOЙ.

Подсказка

Отображение спрятанных слоев

Слои, которые вы добавляете, могут быть спрятаны . Чтобы отобразить слой, который вы не видите, нажмите на нем правой клавишей мыши и выберите опцию Приблизить к слою.

На стандартной панели инструментов ArcMap нажмите кнопку Добавить данные. В меню Искать в... перейдите к папке, в которой хранится нужный слой. Выберите слой. Нажмите Добавить.

Добавление группы слоев

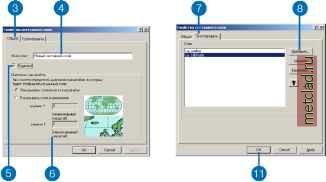

1. В таблице содержания ArcMap нажмите правую клавишу мыши на строке Слои и выберите опцию Новый составной слой.

2. В таблице содержания выберите созданный новый составной слой, правой клавишей мыши откройте контекстное меню и выберите опцию Свойства.

3. Отобразите содержимое закладки Общие.

4. Необязательный шаг: назовите составной слой.

5. Необязательный шаг: отметьте галочкой опцию Видимгй, чтобы сделать составной слой видимым.

6. Необязательный шаг: определите диапазон масштабов.

7. Откройте закладку Группировать.

8. Нажмите кнопку Добавить и перейдите к набору данных, который вы хотите добавить в составной слой.

9. Нажмите Добавить.

10. Продолжайте добавлять в группу требуемые наборы данных, повторяя шаги 8, 9.

11. Нажмите OK.
