Моделирование вариограмм и функций ковариации

Моделирование вариограмм и ковариации состоит в подборе функций, описывающих ваши данные. Цель такого моделирования - подобрать лучшую модель (отображаемую на диаграмме желтой линией) для вариограм-мы. Модель затем будет использована при интерполировании значений.

Изучите автокорреляцию своих данных по направлениям. Порог, радиус влияния и самородок - важные характеристики модели. Если в ваших данных есть ошибка измерений, используйте модели ошибки измерений.

Подсказка

Выбор модели

Выберите модель вариограммы, которая на ваш взгляд подходит для описания эмпирического облака вариограммы. Для помощи при выборе между сходными моделями используйте проверку и перекрестную проверку.

См. также

В Главе 3, Принципы геостатистического анализа, даны общие представления о пространственной автокорреляции и моделировании вариограмм и ковариаций. Формулы приведены в Приложении A.

Выбор модели

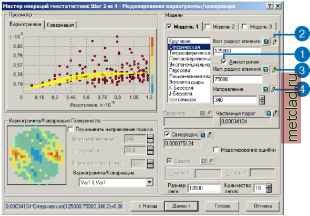

1. В диалоге Моделирование вариограммы/ковариации выберите требуемую модель вари-ограммы.

Вы увидите, что желтая линия в диалоге Вариограмма будет меняться в соответствии с выбранной вами моделью.




Автокорреляция ваших данных

Рассмотрите положение точек вариограммы относительно желтой линии (модели). Если точки расположены близко к линии в одном направлении и разбросаны в другом, в ваших данных может быть автокорреляция в одном из направлений.

Подсказка

Это только визуальное исследование

Исследование направленной автокорреляции с использованием инструмента направления поиска наряду с указателем направления на поверхности вариограммы является исключительно визуальным (вокруг подобранной изотропной модели). Чтобы подобрать модель с учетом автокорреляции по направлению, отметьте галочкой опцию Анизотропия.

Изучение

автокорреляции по направлениям

1. Отметьте галочкой опцию Показывать направление поиска.

2. В окне Угол направления прокрутите значения стрелочками вверх-вниз, чтобы определить требуемый угол направления.

Или на карте вариограммы, выбрав мышью и удерживая среднюю синюю линию, меняйте направление указателя.

3. В окне Угол захвата прокрутите значения вверх-вниз, чтобы подобрать угловой допуск.

Или на карте вариограммы, выберите и удерживайте любую из двух красных линий и растяните угол поиска по требуемой величины.

4. Поменяйте с помощью стрелок ширину полосы.

Или на карте вариограммы выберите и удерживайте любую из двух фиолетовых линий, ограничивающих указатель направления поиска. Увеличьте или уменьшите ширину полосы поиска.




Выбор опции анизотропии

Обратите внимание, что если выбрана опция анизотропии, вместо одной желтой линии будет отображаться несколько линий. Желтые линии показывают модели вариограммы для нескольких различных направлений. Модели (желтые линии) - теоретические наилучшим образом подобран-ныее модели эмпирической вариограммы. Модуль Geostatistical Analyst автоматически вычисляет оптимальные параметры (например, большой радиус влияния, малый радиус влияния, и угол направления) для учета анизотропного влияния.

Подсказка

Проверка вариограммы после того, как выбрана опция анизотропии

После выбора опции Анизотропия отметьте галочкой опцию Показывать направление поиска. Если модель подобрана правильно, желтая линия будет меняться по мере того, как в зависимости от угла направления поиска, меняется график эмпирической вариограммы.

Подсказка

Вычисление оптимальных параметров

Иконка с изображением карандаша, расположенная над окошками для ввода значений большого и малого радиусов влияния и угла направления, позволяет вам редактировать вводимые значения. Если вы нажмете на иконку калькулятора слева от карандаша, будут вычислены оптимальные значения, которые отобразятся в соответствующих окошках вводимых параметров.

Моделирование анизотропии

1. Отметьте галочкой опцию Анизотропия в диалоге Моделирование вариограммы/ко-вариации.

Обратите внимание, что когда выбрана опция анизотропии, на графике вместо одной отображается несколько желтых линий.


Изменение параметров анизотропии

1. Отметьте опцию Анизотропия в диалоге Моделирование варио-граммы/ковариации. Примечание: Активируются опции Малый радиус влияния и Направление.

2. Чтобы изменить большой радиус влияния, нажмите на иконку с изображением карандаша над окошком, использующимся для ввода значения большого радиуса влияния (что сделает окно ввода активным) и впечатайте требуемое значение.

3. Чтобы изменить малый радиус влияния, нажмите на иконку с изображением карандаша, расположенную над окошком для ввода значения малого радиуса влияния (что позволит активировать окно ввода) и введите требуемое значе-


ние.
