13. Нажмите Далее в диалоге Моделирование вариограммы/ ковариации.

14. Нажмите Далее в диалоге Поиск соседства.

Голубая линия на диаграмме в следующем диалоге показывает пороговое значение 0.12 ppm. Точкам слева от этой линии присвоен индикатор 0, а точкам справа от линии -индикатор 1.

15. Прокрутите таблицу вправо, пока не будут отображаться столбцы Измеренное, Индикатор и Интерполяция значений индикатора.

16. Выделите цветом строку в таблице, со значением индикатора, равным 0. Эта точка будет выделена зеленым цветом на графике, слева от голубой линии, соответствующей пороговому значению.


Столбцы с измеренными значениями и значениями индикатора показывают действительное и преобразованное значение каждой точки выборки. Проинтерполированные значения индикатора могут быть интерпретированы как вероятность превышения пороговых значений. Предполагаемые значения индикатора вычисляются с использованием модели вариограммы на основе бинарных (0, 1) данных, полученных индикаторным преобразованием ваших исходных данных. Перекрестная проверка последовательно исключает точку, а затем для каждой рассчитывает предполагаемое значение индикатора.

Например, наибольшее измеренное значение равно 0.1736. Если бы измерения в этой точке в действительности не проводились, на основе метода индикаторного кригинга с вероятностью 85 процентов было бы определено, что значение концентрации в данной точке превышает пороговое значение.

17. Нажмите кнопку Готово в диалоге Перекрестная проверка.

18. Нажмите OK в диалоге Информация о результирующем слое.

В виде данных ArcMap верхним слоем отобразится карта вероятности.

На карте показаны предполагаемые значения индикатора, которые могут быть интерпретированы как вероятность того, что в 1996 году в течение одного или нескольких дней было превышено пороговое значение концентрации в 0.12

ppm.




По нашей карте видно, что вероятность того, что значения концентрации в районе Лос-Анджелеса (в среднем, составляющие менее 0.12 ppm для каждого восьмичасового интервала в году) превысят установленное нами пороговое значение, довольно высока.

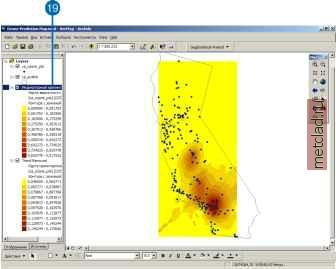

19. Выделите слой Индикаторный кригинг и, удерживая, перетащите его вниз, расположив между слоями caoutline (картографическая основа штата Калифорния) и вычтенный тренд .

Нажмите Сохранить на стандартной панели инструментов, чтобы сохранить карту. В Упражнении 6 вы узнаете, как с использованием возможностей ArcMap картографически правильно оформить карту поверхности проинтерполированных значений, построенной вами в Упражнении 3, и поверхности вероятности, построенной в данном упражнении.



Упражнение 6: Создание окончательного варианта карты

Вы приступаете к созданию окончательного варианта карты, который вы будете использовать в презентации. Для создания такой результирующей карт1, на которой будут показаны поверхность проинтерполированных значений и поверхность со значениями вероятности, вы воспользуетесь возможностями ArcMap.

Отображение обеих поверхностей

Вы можете изменить отображение карты вероятности таким образом, чтобы вы могли видеть обе карты - проинтерполиро-ванных значений и вероятности - одновременно. Уровни значений вероятности будут показаны изолиниями.

1. Нажмите правую клавишу мыши на слое Индикаторный кри-гинг. Выберите опцию Свойства...

2. Выберите закладку Символы.

3. Снимите выделение с опции Контура с заливкой, затем отметьте галочкой строку Изолинии.

4. В окне Цветовая шкала выберите другую цветовую палитру.

5. Нажмите OK.

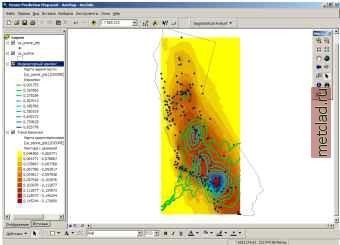

Теперь, как показано на рисунке справа, вы видите одновременно и карту значений вероятности (изолинии), и карту проинтерполированных значений.
