Радиус влияния

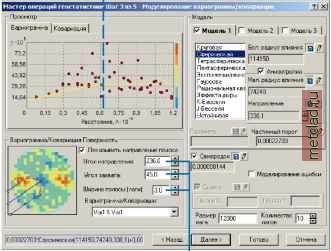

14.Введите следующие параметры для инструмента Направление поиска с тем, чтобы указатель направления совпал с малой осью анизотропного эллипса:

Угол направления: 236.0

Угол захвата: 45.0

Ширина полосы (лаги): 3.0

Обратите внимание, что форма кривой вариограммы изменилась и теперь быстрее достигает значения порога. Координаты x и y даны в метрах, следовательно, радиус влияния в данном направлении составляет приблизительно 74 км.

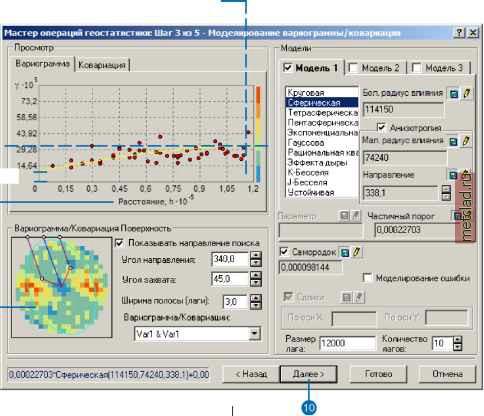

15.Введите следующие параметры для инструмента Направление поиска с тем, чтобы указатель направления совпал с большой осью анизотропного эллипса:

Угол направления: 340.0

Угол захвата: 45.0

Ширина полосы (лаги): 3.0

Кривая модели вариограммы растет более постепенно, а затем выравнивается. Радиус влияния в этом направлении составляет

114 км.

Плоская часть кривой, которую достигает модель вариограммы в шагах 14 и 15, - соответствует одному и тому же значению, известному как порог. Радиус влияния - это расстояние, при котором модель вариограммы достигает предельного значения (порога). За пределами этого радиуса влияния различия между точками при увеличении размера лага остаются постоянными. Лаг определяется расстоянием между парами точек. Точки, уда-

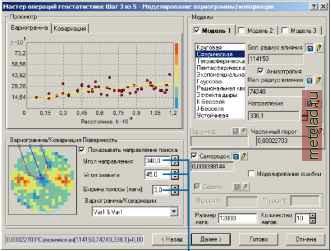

Радиус влияния

Порог

Самородок -[[X.

Размер лага (расстояние)

Анизотропный эллипс

ленные на расстояние лага, большее, чем радиус влияния, пространственно не коррелируют. Самородок представляет ошибку измерений и/или вариацию на микроуровне (отклонения на очень маленьком пространстве, слишком трудные для определения). Можно оценить ошибку измерений, если для каждой точки у вас есть множественные измерения, или вы можете разложить самородок на ошибку измерений и вариацию на микроуровне, выбрав опцию Моделирование ошибки (самородка).

16. Нажмите Далее.

Теперь у вас есть модель, которая описывает пространственную автокорреляцию и учитывает возможность вычитания тренда и направленное влияние в данных. Эта информация, наряду с информацией о расположении опорных точек вокруг искомой и их измеренных значениях, будет использована при выполнении интерполяции. Но как следует использовать в расчетах измеренные человеком значения в опорных точках?

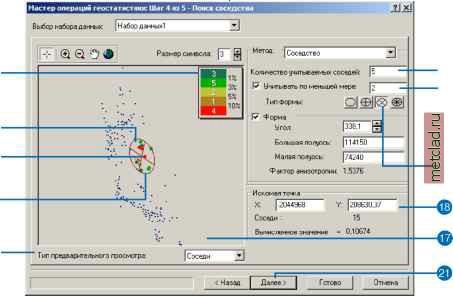

Поиск соседства

Обычно, чтобы ограничить данные, применяемые в интерполяции, задают область в форме окружности (или эллипса). Попадающие в заданную окрестность точки и используются при интерполяции значений в точках, в которых измерения не проводились.

Кроме того, чтобы избежать смещения в определенном направлении, окружность (или эллипс) делят на сектора, в каждом из которых выбирается одинаковое количество точек. Воспользовавшись диалогом Поиск соседства, вы можете определить количество точек (максимум 200), радиус (или малую и большую оси эллипса), и количество секторов круга (или эллипса), которые будут использованы при выполнении интерполяции.

Цвет выделеннхх точек в окне просмотра даннхх указывает на то, какие веса будут присвоены каждой точке при вычислении неизвестных значений. В нашем примере, четыре точки (красные) имеют веса более 10 процентов. Чем больше вес, тем боль-

Использованные точки и присвоенные веса

Сектор поиска соседства

Перекрестье определяет положение искомой точки

Периметр области поиска соседства

Предварительный просмотр поверхности или соседних точек

шее влияние данная точка будет оказывать в процессе выполнения интерполяции.

17. Щелкните мышью на графическом изображении, чтобы выбрать точку, для которой будет выполняться интерполяция (эта точка будет находиться на перекрестье). Обратите внимание на то, что изменилась выборка опорных точек (наряду с присвоенными им весами). Именно эти точки будут использованы при вычислении значения в искомой точке.

18. Для целей данного учебного пособия, наберите следующие координаты в диалоге Искомая точка:

X = -2044968 и Y = 208630.37.

19. Отметьте галочкой опцию Форма и в окне Угол наберите 90. Обратите внимание, как меняется форма. Однако, чтобы учесть направленные влияния, измените значение угла обратно на 338.1.

Количество точек, используемых в расчетах, для каждого сектора поиска

Минимальное количество точек, которое будет учитываться в каждом секторе поиска

Геометрия и количество секторов, используемых в поиске
