Главная --> Промиздат --> Геодезически определенные классы Команда Точка в Допуске Чтобы найти совокупности (кластеры) геодезических точек, которые попадают в заданный допуск, то есть находятся на определенном расстоянии друг от друга, воспользуйтесь инструментом Точка в Допуске. Чтобы воспользоваться этой командой, вы должны определить допуск поиска в горизонтальной плоскости и, при желании, допуск поиска в вертикальной плоскости. Команда использует ГИС-координату каждой геодезической точки для поиска этих совокупностей. Вы должны также задать набор геодезических точек, в котором команда будет выполнять поиск кластеров. В качестве такого набора данных вы можете использовать: Геодезические точки, выбранные в проводнике Survey Explorer Все точки из набора геодезических данных активной сети ► См. также Чтобы получить дополнительную информацию о том, как работать с инструментом Объединение геодезических точек, обратитесь к предыдущему заданию. 1. Откройте меню Survey Analyst и на панели инструментов Survey Analyst выберите опцию Точка в Допуске. 2. Введите значение Ограничения для расстояния по горизонтали. 3. Поставьте отметку в окошке напротив опции Ограничения для расстояния по вертикали и введите значение допуска, если вы хотите определить также и допуск по высоте. 4. Откройте выпадающее меню Найти точки и выберите тот набор геодезических точек, который вы хотите протестировать. 5. Нажмите OK. Отобразится диалоговое окно Точка в допуске. 6. Воспользуйтесь инструментом Объединение геодезических точек, чтобы при необходимости объединить пары геодезических точек. 7. Воспользуйтесь стрелками вперед и назад , чтобы отобразить различные конфликты, накопленные в диалоговом окне. 8. Нажмите Решено, чтобы удалить конфликты из набора данных, показанных в окне. 9. Повторите шаги 6-8 для всех конфликтов, с которыми вы хотите работать. I Survey Analyst ~ 1 Сеть; [Arizona - Carmel 5ub Plan

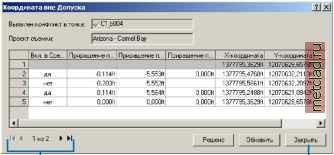

Геодезические точки, отображаемые в экстенте карты Геодезические точки в активной сети. После запуска команды в окне отобразится набор местоположений для всех мест, где найдены кластеры (совокупности) геодезических точек. Затем вы можете воспользоваться инструментом Объединение точек для решения конфликтов, которые вы опознаете как несогласованность данных (этот инструмент автоматически активируется после запуска команды). После объединения пары точек, вы можете удалить конфликты из набора, нажав кнопку Решено. См. также Более подробную информацию об установке свойств диалоговых окон конфликтов вы можете получить в разделе, описывающем команду Связать, в Главе 8 Редактирование геометрии пространственных объектов . Команда Координата вне допуска Чтобы найти геодезические точки, координаты которых находятся вне заданных границ допуска, воспользуйтесь командой Координаты вне допуска. Для работы с этой командой вы должны задать окружность допуска, которая определяет максимально приемлемый разброс координат. Эта граница может б1ть задана для вертикального или горизонтального направления, а также сразу для двух направлений. Команда может быть применена с использованием одного из следующих двух методов: Локальная проверка - поиск осуществляется в рамках каждого проекта съемки Глобальная проверка - поиск осуществляется в рамках всего набора геодезических данных Вы должны также задать набор геодезических точек, внутри которого команда должна выполнять поиск. В качестве такого набора данных вы можете использовать: Точки, выбранные в проводнике Survey Explorer Точки внутри активной сети Точки из набора геодезических данных активной сети Точки, отображаемые в экстенте карты ► Использование текущей координаты геодезических точек для поиска координат, находящихся вне горизонтального допуска 1. Откройте меню Survey Analyst на панели инструментов Survey Analyst и выберите опцию Координата вне допуска. 2. Поставьте отметку в окошке напротив опции Ограничения для расстояния по горизонтали. 3. Наберите значение для Ограничения для расстояния по горизонтали. 4. Отметьте опцию Локальная проверка. 5. Откройте выпадающее меню Найти точки и выберите точки из активной геодезической сети. 6. Нажмите OK. Если будут найдены геодезические точки, попавшие вне заданных вами границ, откроется диалог Координата вне допуска. В противном случае, появится сообщение, в котором будет указано, что не найдено координат вне допуска для заданных вами критериев поиска. 7. Воспользуйтесь кнопками вперед и назад , чтобы просмотреть детали для всех точек со смещениями координат, которые попадают за пределы заданного вами допуска.
|
