11. Щелкните на закладке Параметры.

12. Привяжитесь к начальной точке хода на карте и щелкните на ней мышью. Если точка невидима на карте, наберите ее название и нажмите Tab.

13. Повторите шаг 6 и выберите конечную точку хода.

14. Повторите шаг 6, чтобы выбрать точку обратного визирования.

15. Нажмите Enter, чтобы принять значение Направления обратного визирования, предложенное по умолчанию.

16. Нажмите Enter, чтобы проигнорировать точку прямого визирования.

17. Введите стороны хода.

18. Нажмите правую клавишу мыши на скетче редактирования на карте и выберите опцию Завершить скетч.





Связывание геодезических точек с геометрией пространственных объектов

Часто геодезические точки добавляются в набор геодезических даннхх после того, как пространственные объекты, которые они представляют, уже стали частью карты. В большинстве обстоятельств вычисленные положения геодезических точек не будут в точности совпадать с положением вершин существующих объектов.

Вы можете создать связь между геодезической точкой и вершиной объекта с использованием инструмента Связь или команды Связать.

Инструмент Связь позволяет вам привязаться к вершине объекта и щелкнуть на ней мышью, а затем привязаться к связанной с ней геодезической точкой и щелк- ►

Подсказка

Множественные связи объектов с одной геодезической точкой

Одна геодезическая точка может иметь связи с вершинами нескольких объектов.

См. также

Чтобы узнать, как работать с символами для отображения связей, обратитесь к Главе 5 Визуализация геодезических данных .

Использование инструмента Связь

1. В меню Редактор выберите опцию Замыкание.

2. Поставьте отметку в окошке Вершина для слоя пространственных объектов, для которого вы хотите создать связи.

3. Поставьте отметку напротив опции Геодезические точки в диалоговом окне Параметры замыкания.

4. Щелкните на инструменте Связь на панели инструментов Редактор съемки.

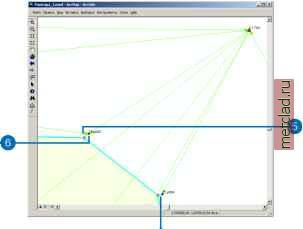

5. Привяжитесь к вершине пространственного объекта, для которого вы хотите создать связь, и щелкните на ней мышью.

6. Привяжитесь к геодезической точке, с которой вы хотите связать вершину, и щелкните на ней мышью.

7. Проверьте, отображаются ли линия связи и символ связи для соответствующей вершины объекта.

8. Повторите шаги 5-7 для каждой связи, которую вы хотите создать.






нуть на ней мышью. Это создает связь между вершиной объекта и геодезической точкой. Если есть много несвязаннхх про-странственн1х объектов, которые должны быть связаны с близлежащими геодезическими точками, вы можете использовать вместо инструмента Связь команду Связать. Команда Связать оперирует с вы-бранн1ми объектами. Для каждой вершины пространственного объекта команда находит близлежащие геодезические точки и автоматически создает связи. Перед обработкой команда позволяет вам задать допуск поиска для нахождения геодезических точек. Во время работе! команды! Связать в пределах заданного допуска для любой из вершин объекта может быть найдено более одной геодезической точки. В этих случаях открывается диалоговое окно Конфликты связей, которхй содержит набор местоположений для всех обнаруженных конфликтов. Диалоговое окно Конфликты связей позволяет вам просматривать каждый из конфликтов индивидуально и напрямую создавать соответствующие связи. Когда конфликт зафиксирован, нажмите кнопку Решено, чтобы удалить его из набора.

Если есть необходимость, вы можете закрыть диалоговое окно Конфликты связей и продолжить выполнение другой задачи, а затем вернуться к нему позже в сеансе редактирования и решить остающиеся конфликты. Вы можете сделать это, выбрав опцию Показать конфликты связей в меню Редактор съемки.

Использование команды Связать и решение конфликтов связей

1. Измените масштаб карты и сместите изображение, чтобы отобразить пространственные объекты, которые вы хотите связать с геодезическими точками.

2. Щелкните на инструменте Редактировать на панели инструментов Редактор.

3. Щелкните на карте и растяните рамку вокруг объектов, которые вы хотите выбрать.

4. В меню Редактор съемки на панели инструментов Редактор съемки выберите опцию Связать.

5. В диалоговом окне Опции связи введите значение для Допуска связывания.

6. Поставьте отметку напротив опции Всегда связывать совпадающие вершины объектов.

Это обеспечивает автоматическое связывание вершин, имеющих одно и то же положение. Если это окошко не отмечено, совпадающие вершины рассматриваются как конфликты.

7. Нажмите OK. ►


Выбор пространственных объектов
