Обратная засечка

Можно вычислить координаты для местоположения станции, если у вас есть по меньшей мере три видимые опорные точки и отсчеты их горизонтальных углов. Преимущество этого метода заключается в том, что расстояния не требуются.

При использовании этого вычисления важно быть уверенным в том, что у вас есть приблизительные координаты для точки, которую предстоит вычислить, чтобы вы могли избежать проблемы окружности для обратной засечки. Если все ваши известные и неизвестные точки будут лежать примерно на одной окружности, то скорее всего ваше решение будет ненадежным. Алгоритм вычисления не может определить это без дополнительных измерений до известных точек, которые не лежат на этой окружности.

Ввод измерений из полевого журнала - пример, основанн1й на обратной засечке

1. Откройте палитру инструментов Вычисление, переместите курсор в последний ряд кнопок палитры и выберите инструмент Обратная засечка.

2. Наберите название вычисления и нажмите Tab.

3. Напечатайте комментарий для теодолитного хода и нажмите Tab.

4. Введите границы интервала, которые вы считаете допустимыми для стандартного отклонения для горизонтального положения, по высоте и для ориентации.

5. Откройте закладку Станция.

6. Щелкните на поле идентификатора точки для Точки станции, наберите название для новой геодезической точки и нажмите Tab.

7. Наберите название станции и нажмите Tab.

8. Заполните свойства в Деталях станции. ►

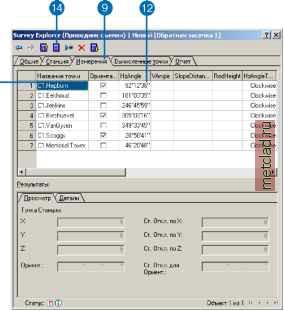

9. Откройте закладку Измерения.

10. Привяжитесь к наблюдаемой точке на карте и щелкните на ней мышью. Если точка не видна на карте, напечатайте ее название в окне для ввода текста и нажмите Tab.

11. Поставьте отметку в окошке Ориентация, если наблюдаемая точка является опорной точкой. Нажмите Tab.

12. Наберите значение угла в поле HzAngle (Горизонтальный угол). Удерживая клавишу Ctrl, нажмите Enter.

Фокус переместится на последнее поле. Нажмите Enter.

13. Повторите шаги 10-12, чтобы добавить новые строки для каждого ввода из полевого журнала.

14. Нажмите Вычислить.

Вычисление обратной засечки

Уравнивание по методу наименьших квадратов

Процедуры и алгоритмы, поддерживаемые уравниванием по методу наименьших квадратов, делают это вычисление наилучшей из возможных методик обработки нескольких инструментальных станций в сети измерений.

Используя вычисление по методу наименьших квадратов, вы удаляете ошибки из измерений и улучшаете качество ваших геодезических точек.

Чтобы получить представление об основных понятиях, лежащих в основе уравнивания по методу наименьших квадратов, обратитесь к Главе 3 Основные понятия модуля Survey Analyst .

По сути, уравнивание по методу наименьших квадратов позволяет нескольким измерениям одновременно участвовать в одном вычислении. Этот процесс обеспечивает лучшую подгонку положений геодезических точек и позволяет выявить дефектные измерения, которые ►

Обработка нескольких станций TPS с использованием уравнивания по методу наименьших квадратов

1. Откройте палитру инструментов Вычисление, переместите курсор в последний ряд кнопок палитры и выберите инструмент Уравнивание.

2. Наберите название вычисления и нажмите Tab.

3. Напечатайте комментарий для уравнивания и нажмите Tab.

4. Введите априорное значение стандартного отклонения для отсчетов горизонтальных углов и нажмите Enter.

5. Повторите шаг 4 для отсчета вертикального угла.

6. Введите значение стандартного отклонения для расстояния, нажмите Tab, и введите значение точности до третьего знака после запятой. Нажмите Enter.

7. Введите априорное значение стандартного отклонения для центрирования инструмента. Нажмите Enter.

8. Повторите шаг 7 для стандартных отклонений Центра цели, Высоты инструмента и Высоты цели.

9. Откройте выпадающее меню Уровень значимости Альфа и выберите процентное соотношение альфа, которое вы хотите использовать. ►
