Теодолитный ход

Теодолитный ход - это последовательность инструментальных станций, которая начинается в известной точке и заканчивается в другой известной точке, с промежуточными станциями, расположенными в точках с неизвестными координатами. Невязка хода представляет собой разницу между вычисленными координатами конечной точки и известными координатами этой точки. Невязка распределяется между промежуточными точками с использованием одного из следующих методов:

Правила компаса

Правила теодолита

Правила Крэндалла

Правило компаса, известное также как правило Боудича, распределяет невязку по координатам X,Y пропорционально расстоянию вдоль сторон хода из первой точки до каждой из точек с нескорректированными координатами.

Правило теодолита предполагает, что в расстояниях нет погрешностей измерения, и распределяет невязку только по наблюдаемым углам. ►

Обработка нескольких станций TPS с использованием вычисления Теодолитного хода

1. Откройте палитру инструментов Вычисление, переместите курсор в последний ряд кнопок палитры и выберите инструмент Теодолитный ход.

2. Наберите название вычисления и нажмите Tab.

3. Напечатайте комментарий для вычисления и нажмите

Tab.

4. Введите границы интервала, которые вы считаете допустимыми для поперечной и продольной невязки.

5. Введите границы интервала, которые вы считаете допустимыми для стандартного отклонения для положения точки в горизонтальной плоскости, по высоте и по ориентации.

6. Отметьте опцию Вычислить тахеометрию для каждой станции хода, если вы хотите вычислять все боковые звенья хода.

Эта опция позволит автоматически обрабатывать каждую инструментальную станцию как тахеометрическое вычисление, после вычисления исходного теодолитного хода. ►

Метод Крэндалла распределяет невязку только по расстояниям, допуская, что в наблюдаемых углах нет погрешности измерения.

Вы можете определять допустимые значения невязки теодолитного хода на основе его поперечной невязки и продольной невязки.

Эти элементы изображены на нижнем рисунке.

Продольная невязка (L)

Поперечная невязка (Q)

Для определения значений L и Q используются следующие формулы:

L= Ay (s.sin г) +АX (s.cos г) у/(s.sin г f+ (s.cos г)

Q=Ay (s.cos г) - Ах (s.sin г)

/-2-2~

Y (s.sin г) + (s.cos г)

7. Откройте закладку Станция.

8. Щелкните на поле идентификатора точки в поле Точка станции.

9. Привяжитесь к точке станции на карте и щелкните на ней мышью. Если точка не видна на карте, напечатайте ее название в окне для ввода текста и нажмите Tab.

10. Дважды щелкните мышью в окне для ввода текста поля Станция и выберите название станции, которую вы хотите использовать для теодолитного хода. Нажмите Tab.

11. Поставьте отметку в окошко в поле Ориентация о фиксировании точки (если эта опция доступна), если вы хотите использовать точку станции как опорную точку.

Отметка в этом поле не приведет к вычислению новых координат для этой точки.

12. Нажмите Enter.

13. Повторите шаги 9-12 для каждой инструментальной станции, которую вы хотите обработать в теодолитном ходе.

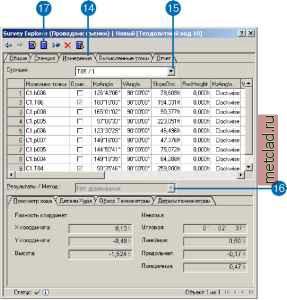

14. Откройте закладку Измерения.

15. В открывающемся меню Станция выберите название станции, с которой вы хотите работать.

Отображаются детали измерений для выбранной станции.

См. также

За дополнительной информацией о просмотре результатов вычисления Тахеометрии, обратитесь к разделу этой главы Обработка единичной станции TPS с использованием Тахе-

ометрии .

16. Откройте меню Результаты/ Метод и выберите метод уравнивания.

17. Нажмите Вычислить.

18. Проверьте, что вычисление успешно выполнено; для этого убедитесь, что оно имеет статус действительного.

19. Откройте закладку Просмотр хода, чтобы увидеть невязки координат. Здесь же вы можете увидеть угловую и линейную невязку, а также невязку по широте и по долготе.

20. Откройте закладку Детали хода, чтобы увидеть точки с координатами, определенными при вычислении хода.

Различия между первоначально вычисленными координатами и координатами после выполнения уравнивания отображаются в полях Дельта X и Дельта Y.

21. Откройте закладку Обзор тахеометрии и закладку Детали тахеометрии, чтобы просмотреть результаты вычисления тахеометрии для данной станции.

Вычисление полевого хода TPS
