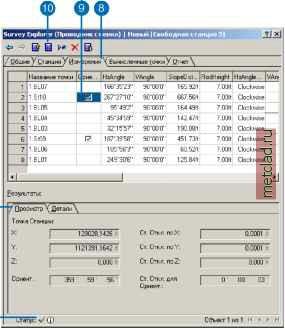

Главная --> Промиздат --> Геодезически определенные классы Свободная станция Чтобы вычислить координаты инструментальной станции для неизвестного местоположения, необходимо выполнить наблюдения расстояний и отсчетов по горизонтальному кругу до, по меньшей мере, двух опорных точек. Вычисление свободной станции использует эти измерения для определения треугольника. Решение вычисления - это набор координат в вершине треугольника, который определяет местоположение станции. Обработка единичной станции TPS, с использованием в1числения Свободной станции 1. Откройте палитру инструментов Вычисление, переместите курсор в последний ряд кнопок палитры и выберите инструмент Свободная станция. 2. Наберите название вычисления и нажмите Tab. 3. Напечатайте комментарий для вычисления и нажмите Tab. 4. Введите границы, которые вы допускаете для стандартного отклонения для ориентации. 5. Откройте закладку Станция. 6. Привяжитесь к точке станции на карте и щелкните на ней мышью. Если точка не видна на карте, напечатайте ее название в окне для ввода текста и нажмите Tab. 7. В выпадающем меню Название станции выберите название станции, параметры которой вы хотите обработать. ► 8. Откройте закладку Измерения и при необходимости измените размер окна проводника Survey Explorer. 9. Отметьте опорные точки, которые вы хотите использовать для ориентации. 10. Нажмите Вычислить. 11. Проверьте, что вычисление успешно выполнено; для этого убедитесь, что оно имеет статус действительного. 12. Выберите закладку Просмотр в разделе Результаты, чтобы увидеть вычисленные координаты и их стандартные отклонения. Ориентация и значение стандартного отклонения также будут указаны в отчете. ► Вычисление свободной станции. Станции St10 и St09 используются в качестве опорных для вычисления координат для свободной станции FR01. 13. Откройте закладку Детали, чтобы увидеть ориентацию и остатки для каждой из опорных точек. Поле Ориентация - это направление отсчета нуля на горизонтальном круге инструмента TPS. 14. Откройте закладку Вычисленные точки, чтобы просмотреть вычисленные координаты.
|
