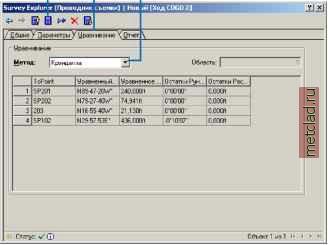

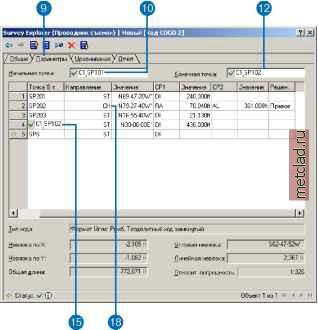

Главная --> Промиздат --> Геодезически определенные классы Вычисление теодолитиого хода (TPS Traverse), описание которого приведено далее в этой главе, должно использоваться для обработки ходов, выполненных в полевых условиях. Промер на объект (боковое .звено) используется для вычисления координаты, которая не является частью основной последовательности хода. Боковое звено N31°0rW /N2f59E \ N7f 11 е Незамкнутый ход Существует две основные категории ходов: висячий или замкнутый. Висячий ход завершает последовательность новой геодезической точкой, в то время как в замкнутом ходе последняя сторона заканчивается в существующей геодезической точке. ► 9. Откройте закладку Параметры. 10. Привяжитесь к начальной точке хода на карте и щелкните на ней мышью. Название точки появится в поле Начальная точка . Если точку не видно на карте, наберите ее название и нажмите Tab. 11. Если вы работаете с висячим ходом, нажмите Tab и перейдите к шагу 13. 12. Повторите шаг 10 для конечной точки хода. 13. Дважды: щелкните на поле TR/ SS, выберите SS, если вы хотите, чтобы следующая сторона была боковым звеном (промером на объект), или выберите TR, если следующая сторона является частью главного хода (SS - side-shot, TR -traverse). 14. Нажмите Tab. 15. Нажмите Tab, чтобы принять название точки В точку , предложенное по умолчанию. Если вы вводите последнюю сторону замкнутого хода, дважды щелкните на поле В точку и наберите название конечной точки. Нажмите Tab. 16. Если вводимое вами звено представляет собой дугу окружности, переходите к шагу 18. В противном случае выполните шаг 17. 17. Дважды щелкните на поле Направление, выберите ST ► Боковое звено Направление Прямая линия-ЯГ Боковое звено или сторона хода Касательное--та Хордовое
Длина дуги Центральный угол Длина хорды Радиус 1/2 центрального угла Параметр первой кривой Параметр второй кривой Когда ход заканчивается и начинается в одной и той же геодезической точке, он носит название закрытого хода. Поскольку последняя точка замкнутого хода имеет известные координаты, и последняя сторона хода вычисляет координаты для той же самой точки, часто возникает расхождение s89°3040-w Закрытый ход между существующими координатами и вычисленными координатами - это расхождение носит название невязки хода или погрешности замыкания. Невязка хода COGO может возникнуть по следующим причинам: ► См. также За дополнительной информацией об определении круговые кривые (окружностей) обратитесь к разделу этой главы Вычисления с использованиемокружностей . (Straight - Прямое), нажмите Tab, затем переходите к шагу 19. 18. Дважды щелкните на поле Направление и выберите тип направления для дуги окружности. Нажмите Tab. 19. Введите значение направления и нажмите Tab. 20. Переходите к шагу 23, если вводимая вами сторона представляет собой дугу окружности. В противном случае, выполните шаги 21 и 22. 21. Примите тип параметра расстояния (DI) и нажмите Tab. 22. Наберите значение расстояния для стороны хода и перейдите к шагу 28. 23. Дважды щелкните на поле Параметр кривой 1 (CP1) и выберите тип первого параметра. НажмитеTab. 24. Введите значение первого параметра. Нажмите Tab. 25. Дважды щелкните на поле Параметр кривой 2 (CP2) и выберите тип второго параметра. Нажмите Tab. 26. Введите значение второго параметра. Нажмите Tab. 27. Дважды щелкните на поле Решение и выберите направление, в котором изгибается дуга окружности. 28. Нажмите Enter. 29. Повторите шаги с 13 по 28 для каждой стороны хода. Замкнутый ход из точки C1.101 в точку C1.102 Направление кривой Числовая точность Неправильно набранные значения Неверные значения в исходных данных Погрешность измерений 255° 2745 Невязка 112°2530 Если установлено, что невязка вызвана ошибками в исходных значениях, это указывает на предполагаемую проблему в исходных геодезических данных. Невязка, вызванная ошибкой при наборе, может быть устранена путем повторного ввода значения. ► Уравнивание в замкнутом ходе COGO 1. Откройте закладку Уравнивание. 2. В выпадающем меню Метод выберите метод, который вы хотите использовать для уравнивания (разбрасывания невязки). 3. Нажмите Вычислить. Отобразятся исправленные значения и их остатки (уклонения). Подсказка Вычисление площади с помощью хода COGO Когда вы вычисляете ход, представляющий собой замкнутую петлю, площадь этой петли будет указана в закладке Уравнивание.
|
