Вычисление координат вдоль траектории сегмента

пространственного объекта

1. Обозначьте сегменты пространственного объекта, вдоль которого вы хотите создать новые геодезические точки.

2. Если только точки уже не существуют, оцифруйте две новые геодезические точки, привязываясь к первой и последней вершине пространственного объекта, которые определяют траекторию сегмента.

3. Запустите новое вычисление Пункт и смещение .

4. На панели инструментов Редактор нажмите Редактор и выберите Замыкание.

5. Поставьте отметку в окошке Ребро для класса пространственных объектов, который представляет объект, частью которого является траектория сегмента. ►

См. также

За дополнительной информацией о вводе названий точек, расстояний и смещений в вычисление Пункт и смещение обратитесь к разделу этой главы Вычисление смещений координат вправо и влево от линии между двумя точками .

6. Убедитесь, что поле Из точки или В точку находится в фокусе; привяжитесь к сегменту траектории и щелкните на нем мышью.

Точки в начале и конце траектории будут добавлены в поля точек.

7. Откройте меню Тип размещения пунктов, выберите метод, который вы хотите использовать, затем нажмите Tab.

8. При необходимости введите названия точек, расстояния и смещения.

Точки, вычисленные вдоль сегмента пространственного объекта

Использование хода COGO

Ход координатной геометрии используется для вычисления последовательности геодезических точек, начинающейся из начальной известной точки. Каждая новая геодезическая точка определяется стороной хода и используется как отправная точка для следующей стороны в последовательности. Используются два метода:

Метод Румба использует значения направлений для ориентирования каждой стороны.

Метод Угол Право использует угол, измеренный по часовой стрелке от линии предыдущей стороны.

Ход может быть определен с использованием различных сочетаний направлений, расстояний, углов и параметров дуги окружности.

Ход COGO используется главным образом для определения координат на основе значений, полученных с планов территориальных единиц. ►

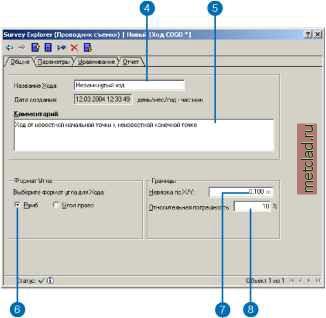

Вычисление координат с использованием хода COGO, построенного по методу Румба

1. В меню Редактор выберите Замыкание, а затем отметьте опцию Геодезические точки в диалоге Параметры замыкания.

2. Откройте выпадающее меню Проект на панели инструментов Редактор съемки и выберите целевой проект съемки.

3. Откройте палитру инструментов Вычисление, переместите курсор в четвертый ряд кнопок палитры и выберите инструмент Ход COGO.

4. Наберите название вычисления и нажмите Tab.

5. Введите комментарий к вычислению хода COGO и нажмите Tab.

6. Выберите метод Румба.

7. Введите максимально допустимую величину невязки для координат X, Y

8. Введите максимально допустимую величину Относительной погрешности в процентах.
