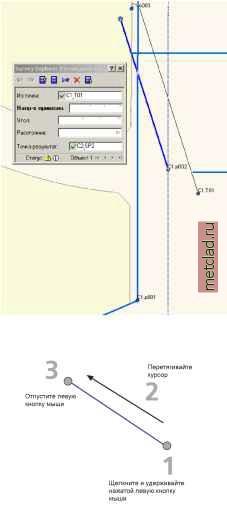

Главная --> Промиздат --> Геодезически определенные классы Ввод значений с использованием карты В предыхдущих разделах рассказывалось, как добавить значения измерений и названия точек на страницы деталей вычислений. Часто точки, необходимые для втчислений, отображаются на карте. Помимо этого, значения, используемые в построениях координатной геометрии, можно получить, основываясь на относительной геометрии геодезических точек и пространствен-н1х объектов, представленных на карте. Помимо прямого ввода (набора с клавиатуры) названий точек и значений вычислений, существуют другие методы заполнения полей, основанные на использовании карты. Каждая страница втчислений работает совместно с инструментом карты, который носит название Вычисление. Этот инструмент позволяет интегрировать страницы втчисле-ний и карту. Он использует среду замыкания Редактора. При работе со страницами деталей, вы можете использовать инструмент Вычисление для получения информации с карты. Инструмент позволяет вам осуществлять ввод значений в поля путем привязки и выбора геометрии объекта либо путем вытягивания направлений и длин. Когда определенное поле является текущей целью для ввода дан-н1х - или полем фокуса - название поля отображается жирным шрифтом, давая визуальное указание на то поле, в которое будут вводиться данные. В этом разделе проиллюстрированы базовые понятия работы с инструментом Впчисление и различными полями фокуса. Текст поля, находящегося в фокусе, выделен жирным шрифтом Ввод в поле точки Врпл r пппй кпппли1ят Напр-е привязк! Точка-результат VC2,SP2 Стзтнс: Ь ® Объект 1 Текст, выделенный жирным шрифтом, указывает на то, что поле идентификатора точки находится в фокусе. Привяжитесь к геодезической точке, которую вы хотите добавить в поле идентификатора точки, и щелкните на ней мышью. Текст в поле координаты X выделен жирным шрифтом. Поле координаты находится в фокусе. Привяжитесь и щелкните мышью в том месте на карте, которое соответствует координатам, которые вы хотите ввести в поля X и Y. Ввод в поле Направление методом одного щелчка Ввод в поле Направление методом перетаскивания (drag) Текст поля направления выделен жирным шрифтом и находится в фокусе. Положение точки Из точки определяет начало линии направления. Щелкните на карте в том месте, где находится конечная точка вектора. Перетащите линию, определяющую направление, которое вы хотите ввести; отпустите левую клавишу мыши в любом месте карты, либо после привязки к известному положению. Обратная связь карты указывает на направление переноса. Ввод в поле Направление путем привязки к ребрам Привяжитесь к ребру пространственного объекта, чтобы зафиксировать направление ребра. Поскольку каждый сегмент может иметь два возможных направления, используемое значение направления зависит от того, ближе к какому концу сегмента вы щелкните мышью. Направление обратной связи карты показывает, к какой стороне сегмента привязан курсор.
|
