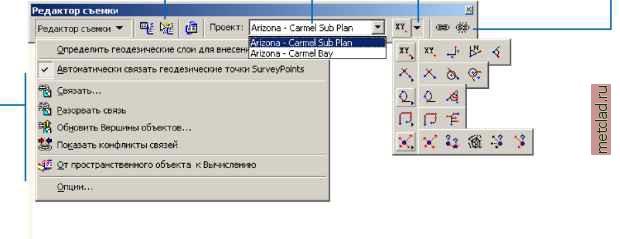

Панель инструментов Редактор съемки

Команды

Редактора

съемки

Инструмент Отобразить список геодезических объектов позволяет вам добавлять списки точек и измерений в проводник Survey Explorer посредством выбора прямоугольной области на карте.

Открывающийся список Целевой проект задает проект, которому будут принадлежать новые геодезические объекты.

Палитра инструментов Вычисление помогает вам в создании нового вычисления и страницы деталей.

Инструменты связывания позволяют связывать вершины пространственных объектов и геодезические точки или разрывать связь между ними.

Использование страниц деталей вычислений

Как вы узнали из предыхдущей главы, существует несколько способов добавления страниц в проводник Survey Explorer при изучении вами даннгх. Пустые страницы деталей впчислений также добавляются в Survey Explorer, когда вы выбираете инструмент из палитры Вычисление. Страница деталей для вычислений позволяет вам добавлять новые параметры к создаваемым вами вычислениям.

Вычисления координатной геометрии

Вычисления для

тахеометрических

съемок

Палитра Втчисление группирует инструменты, используемые для работы внутри каждого пакета вычислений.

Хотя страницы деталей впчислений могут бпть различными, все они имеют общую среду со стандартными полями ввода для определеннгх типов информации. Например, при определении конкретной геодезической точки, которую вы будете использовать в вычислениях, вам необходимо задать ее название -вы делаете это в поле идентификатора точки. Для ввода раз-личнгх типов измерений доступны дополнительные поля. Углы вы вводите в поле Угол, расстояния - в поле Расстояние, а направления - в поле Направление.

Идентификатор точки Поле угла

Поле

идентификатора точки

Поле

направления Поле

расстояния

Вычисление угол отклонения-расстояние , для которого показаны различные входные поля.

Поле идентификатора поля

Для идентификации точек, используемых в вычислениях и служащих либо источником координат, либо целью (то есть впчис-ляются их координаты), на каждой странице впчислений отображаются поля идентификаторов точек. Поле идентификатора точки выполняет важную функцию, обеспечивая наличие:

Пина префикса, разделяющего строки префикса и названия точки;

Метка названия точки, которая помогает быстро визуально определить после каждого нажатия клавиши, существует или нет точка с введенным вами названием в наборе геодезических данных.

Метка названия точки: точка существует

Пин префикса

Метка названия точки: новая точка

Поле Угол

Углы используются как входные данные в некоторхх вычислениях COGO, а также для большинства вычислений, обрабатывающих измерения TPS. Поле угла используется для представления горизонтальных углов и углов зенита (вертикальных углов).

Горизонтальные углы образуются при пересечении двух линий в горизонтальной плоскости и используются как в вычислениях COGO, так и при обработке измерений TPS. Горизонтальный угол представляет собой разность между двумя отсчетами на горизонтальном круге инструмента TPS.

Вертикальные углы образуются при пересечении двух линий в вертикальной плоскости и вводятся для углов зенита, измеряемых по вертикальному кругу инструмента TPS.

Помимо использования в качестве входных данных, поле угла может применяться для отчетов об углах между линиями. Поле угла обеспечивает следующую функциональность:

Поля ввода для каждой подединицы измерения.

Визуальную идентификацию единицы отображения.

Вы можете использовать опции карты для изменения формата отображения и единиц измерения углов, а также вы можете создавать свою пользовательскую угловую единицу измерения. Системой поддерживаются следующие угловые единицы измерения:

Грады/гоны

Десятичные градусы

Градусы-минуты-секунды

Обозначение единицы отображения для десятичного градуса

Обозначение единицы отображения для десятичного гона (града)

I- Подединица: градус дуги

Горизонтальные углы, измеряемые с помощью электронного тахеометра

Углы зенита (вертикальные), измеряемые с помощью электронного тахеометра

Горизонтальный угол, вводимый в вычисление COGO
