Пользовательская настройка единицы отображения

Возможна ситуация, что Survey Analyst не поддерживает единицу измерения и формат отображения, которые вам необходимы.

В этом случае, вы можете создать коэффициент пересчета масштаба и формат отображения для данной единицы измерения.

В предыдущем разделе рассказывалось, как создать новый коэффициент пересчета шкал.

Задания из данного раздела демонстрируют, как изменить способ отображения этих единиц измерения.

См. также

Информацию о создании коэффициента пересчета шкал вы можете найти в заданиях в начале данного раздела.

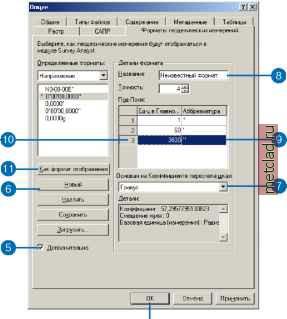

Создание пользовательского отображения для азимутов, отсчитываемых от направления на юг, с использованием градусов и минут

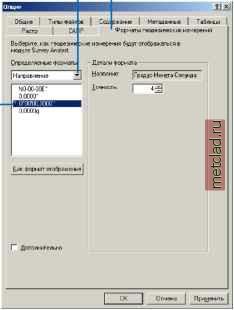

1. В меню Инструменты выберите Опции.

2. Откройте закладку Форматы геодезических измерений.

3. В выпадающем меню Определяемые форматы выберите тип единицы, для которой вы хотите настроить параметры отображения.

4. Выберите единицу отображения, на основе которой вы хотите задать новый формат. ►

5. Отметьте опцию Дополнительно.

6. Нажмите кнопку Новый.

7. В выпадающем меню Основан на коэффициенте пересчета шкал выберите коэффициент пересчета, на основе которого вы хотите задать формат отображения. В данном примере, это коэффициент пересчета, определенный для азимута на юг.

8. Наберите имя формата отображения.

9. Дважды щелкните на поле Аббревиатура и напечатайте новые аббревиатуры для подпо-лей. В данном примере, 5 используется для сокращенного обозначения градусов, а ц -минут.

10. Удалите лишние подполя, щелкнув на крайнем левом столбце блока подполей и выбрав опцию Удалить.

В данном примере, вам не нужны секунды, обозначение для которых и соответствующее подполе вы можете удалить.

11. Нажмите Как формат отображения.

12. Нажмите OK.

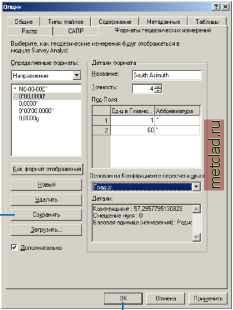

Сохранение пользовательских единиц измерения

2. 3.

4. 5. 6.

Повторите шаги предыдущего задания, чтобы создать пользовательскую единицу отображения.

Нажмите Сохранить.

Перейдите к месту на диске, где вы хотите сохранить файл с единицей измерения.

Наберите название файла.

Нажмите Сохранить.

В диалоговом окне Опции нажмите OK.
