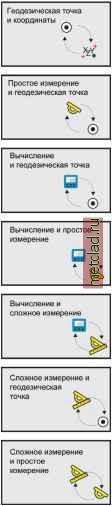

Главная --> Промиздат --> Геодезически определенные классы Моделирование полевых инструментальных измерений Другим примером простого измерения является запись в полевом журнале, представляющая собой наблюдение, выполненное с помощью теодолита: наклонное проложение, вертикальный угол, горизонтальный угол и высота цели. Такой тип простого измерения носит название измерения TPS. с с с с TPS Setup Point Name: X Height of instrument: 4.52ft Temperature: -Pressure: - □ate: 02-04-2002 Time: 11:20 am To Point Horizontai Angie 0° 00 02 41° 21 26 91° 21 26 55.63 11 38 52 ! \2af 56 55 ! 332° 44 20 (f 00 05 Verticai Angle m 55 20 eaf 58 09 205.69 grf 10 40 Siope Distance 113.65 198.94 Target Height 5.00 5.00 5.00 5.00 Измерения tps Полевые измерения, полученные с помощью теодолита, моделируются как полевой журнал, содержащий страницы с записями наблюдений. Каждая строка ввода соответствует измерению TPS, а каждый набор таких записей представляет собой единый случай инструментальной станции. Составное измерение представляет собой группу простых измерений, взаимосвязаннгх между собой и обрабатываемгх как группа. В случае с полевыми измерениями, группа записей в полевом журнале, которые могут быть объединены между со- бой, определяют единую инструментальную станцию. Этот тип составного измерения носит название станции TPS. Данные каждого наблюдения (наклонное расстояние, вертикальный угол, горизонтальный угол, высота цели) записываются как измерение TPS и добавляются к станции TPS. Простое измерение TPS Станция TPS Станция TPS состоит из набора измерений TPS. Моделирование зависимостей между геодезическими объектами В этой главе уже упоминалось, что между геодезическими точками и координатами существует взаимосвязь. Существуют также взаимосвязи между измерениями, вычислениями, координатами и геодезическими точками. Эти взаимосвязи определяют зависимости между геодезическими объектами. Для успешной работы с модулем Survey Analyst необходимо иметь представление об этих зависимостях. Далее приведен список зависимостей, которые в обязательном порядке присутствуют в наборе геодезических данных и поддерживаются им как набор таблиц отношений: Геодезическая точка может иметь несколько координат. Координаты одной и той же геодезической точки могут быть получены с использованием различнхх втчислений. Несколько геодезических точек могут бпть получены при выполнении одного вычисления, и несколько геодезических точек могут быть использованы одним вычислением. Несколько измерений могут начинаться и заканчиваться в одних и тех же двух геодезических точках. Одно и то же измеренное значение может бпть использовано несколькими парами геодезических точек. Несколько вычислений могут использовать одно и то же измерение. Несколько измерений могут бпть использованы в одном вычислении. Множество простхх измерений используется внутри составного измерения. Несколько составнгх измерений могут использовать одно и то же простое измерение. Эти таблицы отношений в наборе геодезических даннхх управляют зависимостями между классами геодезических объектов и контролируют эти зависимости. Таблицы отношений для классов геодезических объектов Уравнивание по методу наименьших квадратов - обзор Технические процедуры и алгоритмы, поддерживаемые при вычислении по методу наименьших квадратов, являются наиболее точными из используемых для обработки наблюдений в геодезической сети. Если вы знакомы с данной методикой, в этом разделе вы найдете краткий обзор связанных с ней основных понятий. Что такое измерения? Измерение - это численное значение, полученное в процессе наблюдения, которое представляет собой оценку истинной величины показателя или параметра. Измерения наилучшим образом характеризуются при сравнении измерений и подсчетов. Иначе говоря, подсчет позволяет определить точное количество, а измерение - нет. Например, если несколько человек попросить посчитать количество рыбок в аквариуме, результат их подсчета будет либо правильнхм, либо неверным. В полученном результате нет неопределенности, поскольку точное количество рыбок в аквариуме - это известное реальное число. Для контраста рассмотрим следующий сценарий: нескольким людям, по очереди, дают мерную ленту и просят подсчитать объем воды в аквариуме, измерив его длину и ширину, а также глубину воды в нем. Их просят сделать это как можно точнее, с учетом долей цены деления мерной ленты. Каждый участвующий в эксперименте получит свой собственный объем воды. Какое значение объема правильное? В отличие от точного значения количества рыбок в аквариуме, не существует точной величины объема воды, с которой мы могли бы сравнить полученные результаты. Большинство из впчисленнгх значений объема аквариума скорее всего близки к истинному значению, однако некоторые значения могут бпть неверными из-за ошибок в одном или нескольких измерениях размерностей аквариума. Принято считать, что в измерениях существует неопределенность. Она обусловлена следующими факторами: Наблюдатель использует определенные допущения. В измерительном оборудовании возможны дефекты. Точность измерений зависит от условий окружающей среды, которые могут влиять как на наблюдателя, так и на оборудование. Поведение оборудования, наблюдателя и окружающей среды не всегда можно спрогнозировать. Эти последние четыре пункта могут быть разделены на две груп-п1: погрешности измерений и ошибки. Если вы измеряете тщательно, ошибок можно избежать. Тем не менее, одни и те же измерения всегда будут содержать погрешности. Как было проиллюстрировано на примере с аквариумом, измерение с ошибкой непригодно для расчета объема воды. Ошибочное измерение необходимо исключить из вычислений и измерить параметр заново. Однако, измерение с погрешностью ожидаемо. Вы предполагаете, что различные люди, выполняющие измерения, получат разные значения объемов воды. Геодезисты различают погрешности и ошибки и работают с ними. Чтобы получить близкое к истинному значение измеряемого параметра, важно идентифицировать и исключить ошибки и применить математические и статистические методы для распределения погрешностей измерения. Погрешности измерения Погрешности измерений бпть либо систематическими, либо случайными. Систематические погрешности подчиняются математическим или физическим законам и могут быть откорректированы при сопоставлении с известными стандартными величинами. Корректировка всегда выполняется одинаково - например, если
|
