Моделирование вычислений

Вычисление - это процесс, который требует предопределенного набора входных параметров для применения совокупности правил и алгоритмов для расчета выходных параметров.

Вычисление

Пример

Входные параметры

Выходные

параметры

Вычисления хранят ссылки на геодезические точки и измерения. Они используются как входные параметры для вычисления новых координат геодезических точек.

Для определенного вида вычислений тип и количество входных параметров предопределено. Вычисленные координаты могут быть добавлены либо к новым геодезическим точкам, либо к существующим геодезическим точкам. Вычисления хранят ссылки на существующие геодезические точки и измерения, и используют эти измеренные значения и координаты для расчета новых координат. После первого успешного выполнения вычислений новые координаты сохраняются и рассматриваются как выходные данные вычислений.

Устаревшие и действительные - это два статуса впчислений. Они могут быть также неверными, в том случае если превышены допустимые погрешности, либо неполн1ми, в том случае, если для них не хватает требуемых входных данных.

Зависимости вычислений

Зависимость между двумя втчислениями возникает в том случае, если одно вычисление использует результат другого. Координаты геодезической точки часто рассчитываются в определенной последовательности - вхходные координате! втчислений используются как входные данные для следующих вычислений. Это приводит к появлению зависимости втчислений.

Зависит от -

Вычисление 2

Вычисление 2 зависит от точки 4. Поскольку точка 4 определяется Вычислением 1, Вычисление 2 зависит от Вычисления 1.

Статусы вычислений

Если измерения или точки, используемые как входные данные для вычисления, изменились, вычисление и полученные в его результате вгходные координаты будут считаться устаревшими. Впчисление должно бпть вхполнено заново, чтобы его статус изменился, и впчисление стало действительн1м. Повторное вычисление приводит также к обновлению выходных координат.

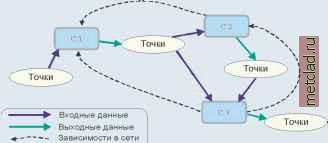

Сети вычислений

Различные типы вычислений

Сеть вычислений представляет собой последовательность вычислительных зависимостей - выходные точки некоторых вычислений используются как входные данные для одного или нескольких других вычислений.

Сеть вычислений моделирует последовательность вычислений путем отслеживания зависимостей и управления связанными изменениями в статусе вычислений.

Сеть вычислений

Сеть вычислений устанавливает соответствие между вычислениями в проекте съемки.

Используя функции модуля Survey Analyst, вы можете повторно выполнить какие-то отдельные втчисления или пересчитать заново целые сети. При обработке сети система выявляет все устаревшие исходные втчисления и обновляет все втчисления, которые идут далее по сети, меняя их статус на действительные .

Во время этого процесса некоторым зависимым вычислениям может быть присвоен статус неверных. В этих случаях соответствующие вычисления, расположенные ниже по сети, не обрабатываются и сохраняют статус устаревших.

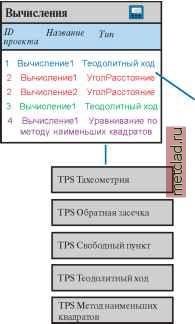

Так как существует большое количество различнхх типов вычислений, требующих на входе и на выходе использования разнообразных форматов данных, каждый тип вычислений имеет свою собственную таблицу в наборе геодезических даннхх.

Вычисления полевой съемки

Засечка COGO Направление-Направление

Засечка COGO Направление-Расстояние

Засечка COGO Угол-Расстояние

COGO Ход

COGO Кривая сопряжения

COGO Приращения XY

COGO Расстояние Расстояние

COGO Смещение пункта

COGO Направление-Расстояние

COGO Куруговая кривая

Вычисления COGO

Моделирование измерений

В модуле Survey Analyst определены две основные геодезические системы для моделирования измерений. Первая моделирует координатную геометрию, а вторая - измерения, полученные с помощью полевого оборудования, основанного на использовании теодолитов (TPS). Все измерения могут бпть смоделированы в двух категориях: простые измерения и составные измерения. В данном разделе приведено описание данных категорий измерений для геодезических систем, использующих как координатную геометрию, так и полевые измерения, полученные с помощью приборов TPS.

Моделирование измерений COGO

Значения, определяющие векторы, направления, длины и ортогональные смещения моделируются с использованием простых измерений COGO.

Простое измерение COGO

Составное измерение COGO

Определение составного измерения COGO зависит от простого измерения COGO.

Составное измерение COGO используется для представления измерений, зависимых от других. Например, угол отклонения требует, чтобы было определено значение угла для направления базиса.

В примере показано, как для отображения угла отклонения, являющегося составным измерением, необходимо использовать простое измерение (направление).
