Четыре типа даннхх - геодезические точки, координаты, измерения и вычисления - управляются в рамках единого комплексного набора даннхх. Каждая новая геодезическая съемка добавляет записи в этот набор даннхх и используется для обновления ГИС-координат для всех геодезических точек. Новая геодезическая съемка может привести также к появлению новых геодезических точек, которые могут быть также добавлены в набор геодезических данных.

Каждая новая геодезическая съемка обрабатывается как проект съемки и используется для включения новой геодезической информации в единый комплексный набор геодезических данных.

Ключевую часть интерфейса пользователя модуля Survey Analyst образует набор инструментов, используемый для создания новых проектов съемки, импорта новых геодезических данных в набор геодезических данных, выполнения вычислений и обновления местоположения геодезических точек.

Помимо комплексного управления геодезическими данными, другая важная цель модуля Survey Analyst состоит в последовательном улучшении точности геометрии ГИС-объектов в базе геоданных по мере повышения точности геодезических съемок. Это достигается путем связывания пространственнхх объектов с местоположением геодезических точек. На начальной стадии проектирования вы определяете выбранные классы пространственных объектов как геодезически определенные классы. Геометрия объектов в геодезически определенных классах пространственных объектов может быть связана с местоположением геодезических точек, а при желании и настроена таким образом, что координаты объекта могут смещаться в геодезические точки. С течением времени, по мере уточнения местоположения геодезических точек, геометрия объектов также совершенствуется.

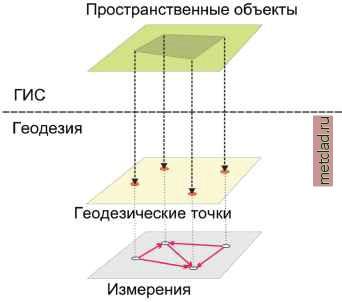

Геодезические измерения используются для вычисления геодезических точек. Геодезические точки используются для обновления геометрии геодезически определенных пространственных объектов.

Проведение геодезической съемки

Типичный технологический процесс для геодезиста начинается со сбора предварительной информации. Первая стадия геодезической съемки зачастую включает следующие виды деятельности:

Проведение первичной полевой рекогносцировочной съемки

Определение существующих контрольных точек

Поиск координат для этих контрольнгх точек в официальных источниках

Принятие решения об используемой системе координат

Принятие решений по техническому оборудованию и методам съемки, которые будут использоваться, исходя их требуемой для данной съемки точности

Вторая стадия геодезической съемки фокусируется на выполнении измерений и сборе другой информации в полевых условиях. Сбор этих даннгх осуществляется в электронном либо бумажном виде. Обпчно данные содержат также абрисы и полевые журналы.

Третья стадия требует вычисления координат для измеренных местоположений путем ввода и обработки их в хорошо извест-н1х втчислениях, таких как теодолитный ход. Последовательность шагов, выполняемхх для сбора даннгх в полевхх условиях, как правило, определяет набор вычислений, используемых для расчета координат.

Координат!, впчисленнхе в геодезических съемках, могут бпть использованы для следующих целей:

Дальнейший численный анализ

В случае кадастровгх съемок, дальнейший анализ законности границ.

Последующие полевые работы

Создание планов для передачи документов в правительственные структуры или частным клиентам.

Третья стадия проекта съемки требует расчета координат путем обработки измерений, собранных в полевых условиях.

Проект съемки

Модель геодезических данных включает проект съемки. Проект съемки представляет собой единицу работа: и используется в качестве логической структуры, которой принадлежат и которая управляет группами измерений, точек, координат и вычислений, функционирующих совместно и совместимых друг с другом.

Проект съемки - это эквивалент базы геоданных, объединяющий электронные и бумажные материалы, собранные или созданные на различных стадиях проекта геодезической съемки, описание которых приведено в предыдущем разделе. Проекты съемки используются для управления технологическим процессом геодезической съемки как частью комплексной базы геодезических данных.

По мере того, как последующие полевые съемки накапливают все большее число измерений, для ввода этой новой информации в базу геоданных создаются дополнительные проекты съемки.

Информация, собранная при проведении каждой геодезической съемки группируется в отдельные единицы работы, которые носят название проектов съемки.

При создании проекта съемки вы присваиваете ему название и определяете его систему координат. После того как проект добавлен в базу геоданных, он может рассматриваться как кандидат для включения в него новых геодезических данных, добавляемых в базу геоданных.

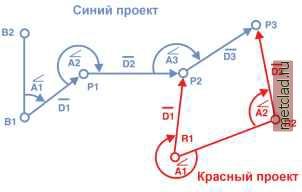

В данном примере, данные, собранные для Красной съемки, добавляются в проект съемки, который носит название Красный (Red).

С течением времени, геодезисты накапливают дискретные наборы геодезических данных, которые могут быть объединены в единый набор данных.
