Определение второго теодолитного хода и боковых промеров (промеров на объект)

1. В выпадающем меню набора инструментов нажмите на кнопку Вычисления TPS, а затем на кнопку Теодолитный

ход.

Редактор съемки 1 1 Й 1 Проект; Arizona - Carmel Bay [

u, P.

:< a Ш I

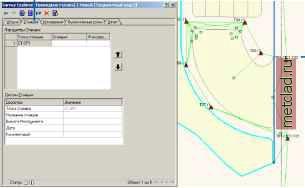

Откроется Проводник Survey Explorer со страницами для нового теодолитного хода.

2. Наберите Control 02 в качестве названия втчисления.

3. Наберите Traverse T02 to T01 в качестве комментария.

4. Наберите значение 0,200 для Поперечной невязки (Lateral Misclosure) и 0,2 для Продольной невязки (Lengthwise Misclosure).

5. Поставьте отметку Вычислять тахеометрию для каждой станции хода.


6. Выберите закладку Станция.

7. Привяжитесь на карте к точке T02 и щелкните на ней мы-


8. Дважды нажмите Enter, чтобы принять название, предложенное по умолчанию, и Опцию фиксирования.

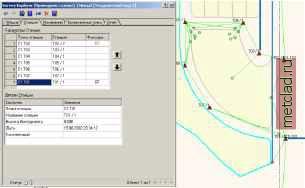

9. Добавьте недостающие точки хода - показанные на карте красными треугольниками - расставив их в направлении против часовой стрелки и закончив в точке T01.


шью.



10. Выберите точку T01 и отметьте ее как Фиксированную.


Конечная станция хода будет участвовать в данном ходе как фиксированная точка замыкания.

Каждая геодезическая точка может иметь несколько инструментальных станций. В точках T1 и T2 - по две инструментальные станции. Первые станции в этих точках бпли использованы для начального контрольного хода - Control 01. Вторые станции в каждой из этих точек были импортированы в ходе упражнения по выполнению импорта; это станции, которые должны быть обработаны при вычислении этого хода. Данной ход в настоящий момент использует первые станции для точек T01 и T02. Теперь вы поменяете их на правильные станции.

11. Дважды щелкните мышью в поле Станция для точки T02, в открывшем выпадающемся меню выберите T02 / 2.


12. Дважды щелкните мышью в поле Станция для точки T01, в открывшемся выпадающем меню выберите T01 / 2.

Определение ориентиров и в1числение

Теперь вы просмотрите измерения и определите точки, которые были использованы для ориентирования во время проведения полевой съемки. Вы проделаете это для каждой из станций.

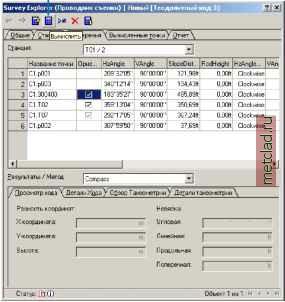

1. Выберите закладку Измерения.

2. В выпадающем меню Станция выберите T02 / 2.

3. Отметьте 300420 в поле ориентирования.

4. В выпадающем меню Метод уравнивания выберите Compass.


Далее вы убедитесь, что для станции в точке T01 используются правильные точки ориентирования.

5. В выпадающем меню Станция выберите T01 / 2.




6. Отметьте точку 300400 в поле ориентирования.

T01/2 zl

CI рООЗ

34D1214

ЭО-ОООО

194.431

0,0011

Clock se

CI 300400 CI T02 CI T07

m 1833527 \7 3591304 I? 2Э21705

ЭО-00ОО 485.89fl 0,00fl ЭО-00ОО 350.E9fl 0.00fl ЭО-00OOj ЗЁ7.24К 0.00

Cbckmse Cbckmse Clockwise

7. На панели инструментов Survey Explorer нажмите Вычислить.


Координаты для второго хода вычислены, включая местоположения углов строений и найденных геодезических знаков. У геодезических точек есть координаты; они надписаны и отображаются с использованием другого условного обозначения.

Просмотр информации о невязке хода

Если результаты вычислений попадают в определенные вами границы допустимой невязки, вычисление отмечается как действительное. Индикатором этого служит отметка в нижнем левом углу страницы впчислений.


Вычисление имеет статус действительного

Можно получить также дополнительную информацию, касающуюся невязки хода. Теперь вы проверите эти результаты.

1. Выберите закладку Просмотр хода.


Отобразятся подробные сведения о невязке хода. Сохранение изменений

Теперь, после того как вы успешно добавили второе втчисле-ние в базу геоданных, вы можете сохранить изменения.

1. В меню Редактор выберите опцию Сохранить изменения.
