11) учет материалов в ткани-пряжи (основы и утка). Кроме указанных элементов, для фабрикации ткани необходимо установить еще целый ряд расчетно-кальку-ляционных данных чисто технологического характера.

1. Определение лица и изнанки ткани. Лицевая сторона ткани (в особенности мелкоузорчатой и фасонной) отличается от изнанки по выявлению переплетения (рисунка ткани) и материала, по цвету и чаще всего по отделке; лицевая сторона отделанной ткани всегда имеет лучший, более рельефный и красивый вид, нелсели изнанка.

2. Определение направления основных и уточных ниток. Определение на данном образце направления его долевых (основных) и поперечных (уточных) ниток не представляет трудности, когда образец ткани имеет кромку. Основными нитями будут нити параллельные кромке, а уточными - перпендикулярные к ним.

При отсутствии кромки у образца следует руководствоваться следующими положениями: 1) при рассматривании образца на просвет основные нити ткани бывают расположены более равномерно, чем нити утка, в расположении которых всегда меньше Фиг. 1. ткац- правильности; 2) в случае, каялупа(гпа- gojj ткань не гладкая, а с узором, эффект рисунка тка-

ни обычно выполняется утком; 3) если поверхность ткани представляет полосатый рисунок, то основные нити идут почти всегда по направлению полос; 4) если исследуется образец суровой ткапи, то основные нити узнают по присутствию в них шлихты; 5) если основа и уток в образце крученые, то нити с большей круткой и крепостью - основа, а с меньшей-уток; О) если образец ткани состоит из смешанных лштериалов, напр. хлопка и шерсти, то в большинстве случаев хлопчатобумажные нити составляют основу, а шерстяные - уток.

3. Определение плотности ткани. Определение плотности ткани.

Фиг. 2. Универсальная счетная лупа.

Т. е. числа ниток основы и утка на единице площади ткапи, производится при помощи ткацких луп (глазков) или универсальной счетгюй лупы (фиг. 1 и 2) счетом отдельных нитей основы и утка. Для определения плотности валеных тканей (сукон) или тканей с начесом (фланель, байка и пр.) необходимо предварительно удалить с поверхности ткани ее ворс. Это достигается опаливанием ткани сильно нагретым утюгом или спаливанием ее на пламени огня.

Плотность тканей находится в зависимости от материала, номера пряжи, сорта и назначения ткани и пр.

4. Определение природы волокнистого материала в ткани. Ткани вырабатываются из одного волокнистого материала или ази нескольких. Пер-1 вые называются чистыми тканями (хлопчатобумажные, льняные, шелковые и пр.), вторые - смешанными (полульняные, полушелковые и пр.). При анализе природы волокна а п-претирован н ых

тканей шлихта, аппретура и краски должны быть предварительно удалены. Определение природы волокнистого материалш в ткани основано на признаках морфологического строения волокна и его физических и химических свойств и производится па основании: 1) испытания на горение, 2) микроскопического исследования, 3) действия химичесхшх реактивов (см. Волокна прядильные).

5. Определение и утка. При

пользуются: 1) балансом Штауба (фиг. 3), 2) универсальным балансом Штауба (фиг. 4). Указанные при боры .допускают определение

Фиг. 3. Баланс Штауба.

№ ОСНОВЫ определении Х°№ пряжи

Фиг. 4. Универсальный баланс Штауба.

№ пряжи по малой длине нити, вытянутой из образчика. Для определения Jsj пряжи вырезают из образца квадрат ткани, равный соответствующему шаблону, прилагаемому к аппарату. Затем отбирают с одной стороны этого квадрата нити основы, а с другой - нити утка и подвешивают на крючок до тех пор, пока коромысло не примет горизонтального положения. Число нитей, необходимых для установления коромысла в горизонтальное положение, определяет № пряжи. В универсальном балансе Штауба (фиг, 4)

номер отсчитывается на шкале прибора при помощи тонкой пластинки, передвигаемой по коромыслу до уравновешивания крючка h с подвешенной пряжей. Универсальный баланс применим для определения номера прялш по различным системам. При определении № пряжи следует иметь в виду, что результаты относятся не к суровой пряже, а к аппретированной, а потому в них необходимо ввести некоторые поправки: 1) для шлихтованных нитей основы получегшый № уменьшается на 4-8%; 2) для беленых нитей № уменьшается от 5 до 10%; 3) для крашеных нитей, от светлых до темных тонов, № уменьшается от 2 до 15%. Чувствительность этих приборов довольно большая, и ошибки в отношении колебания №, при надлежащей аккуратности обращения с приборами, незначительны. Как и во всех других исследованиях по анализу, для получения более точных результатов необходимо производить несколько отдельных определений для их среднего вывода (см. Пряжа).

6. Определение наименования ткани и ее ширины. Наименование ткани определяется в зависимости от характера строения (переплетения) исследуемого образца и м. б. строго принятым для данного рода ткани или произвольным. Что же касается определения ширины ткани, то последняя устанавливается в зависимости: 1) от родственного отношения исследуемого образца к известным сортам тканей и 2) от характера и назначения предполагаемой к выработке ткани, согласно исследуемому образцу.

7. Определение строения ткани. Строение, т.е. переплетение всякой ткани, состоит из основных и уточных перекрытий, к-рые выполняются с определенной закономерностью. Возможные комбинации этих перекрытий дают бесконечное мно-лсество эффектов или рисунков ткани, к-рые во всей своей массе подразделяются на три главные класса: гладкие переплетения, армюрные и фасонные. Каждый из этих возглавляющих переплетения классов имеет в свою очередь целый ряд производных видоизменений этих переплетений, к-рые по своему характеру делятся на простые и сложные (см. Переплетение ткани). Процесс определения строения ткани состоит в графическом изображении переплетения ткани на канвовой или числительной бумаге. Канвовая бумага, применяемая для выявления строения ткани, разграфлена по двум направлениям, соответственно направлениям основы и утка. Для определения строения ткани берут образец ткани и исследуют в лупу (глазок) положение его основных нитей относительно одной уточины, при чем одни перекрытия (чаще основные) на канвовой бумаге покрываются краской, а места, соответствующие уточным перекрытиям, остаются незакрашенными. Когда определится основной раппорт, т. е. известный порядок смены перекрытий, рассматривают положение тех же основных нитей относительно второй уточины и т. д., пока не определится раппорт по утку (см. Переплетение ткани). Сово-

купность основного и уточного раппортов дает раппорт переплетения в данной ткани. Если ткань состоит из нескольких сортов пряжи, различающихся по №, цвету, то переплетение каждого сорта нужно изображать особой краской.

8. Определение способа (рисунка) проборки в ремиз и бердо. Продевание основных нитей в колышки ремизок называется проборкой. Проборки разделяются на несколько видов: рядовая, амальгамная, обратная, сводная, перерывпая, комбинационная и перевивочная (см. Ткацкое производство). Способ проборки в ремиз и бердо определяется на основании рисунка заправки ткани, составленного на построении ткацкого рисунка, имея в виду возможно меньшее число ремизок. Сокращение числа ремизок си.тьно упрощает и удешевляет заправку требуемой ткани. Сущность составления рисунка заправки (проборки в ремиз и бердо) состоит в том, что все одинаково переплетающиеся в раппорте нити основы пробираются в колышки одной ремизки. Этим определяется необходимое число ремизок. Определение порядка проборки основных нитей в зубья берда не представляет трудностей. Обычно пробираются в зуб 2 нити, но имеются ткани, которые работаются

Раппорт Раппорт пе-по ос- реплетегшя < нове ткани Ремиз

t 1 по утку 24 t 6 t

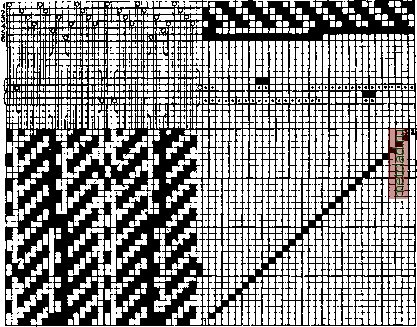

Фиг. 5. Заправочный, или технический, рисунок.

г 4-я карта

С проборкой В бердо по 3 и более нитей (фиг. 5). Проборку нитей основы в лица- см. Жакардова машина.

9. Определение зевообра-зовательного прибора и рисунка картона. Зевообразователь-ные механизмы или приборы определяются по основному раппорту графического рисунка строения ткани и количеству ремизок. Простые гладкие ткани с малым числом ремизок воспроизводятся с помощью эксцентриков, армюрные - каретками Доб-би (см. Каретки Доббм) и фасонные - жа-кардовыми машинами. В зависимости от сложности переплетения определяется и

Ремизка

Крыло с 1 I полукрылом 2

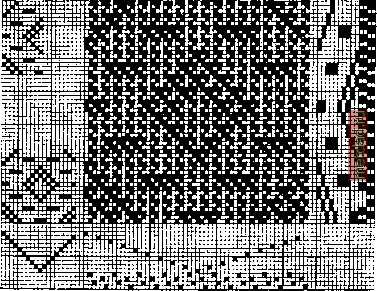

Определение ажурного переплетения.

54 основных и 54 уточных нити

10 ремизок для коренной основы и 4 ремизки для грунта

Определение переплетения пикэ.
