дят вместе назад, двигая за собой н раму, а следовательно и соединенный с ней ствол; это происходит до тех пор, пока рукоятка еж, сидящая на оси д, не надвинется на ролик 3, как это показано па фиг.; враще-

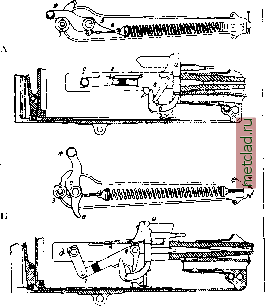

Фпг. 7. Схема пулемета системы Максима: А-положение при закрытом ; затворе, Б-положение при экстрактировании гильзы.

ние рукоятки вызовет, в свою очередь, вращение оси д, а следовательно и шатуна гд-все части придут в пололение Б; замок при , этом получит ускоренное по сравнению с рамой и стволом двилгение, он откроет ство.т, и гильза будет выброшена

изпатронгшка; изкрайнего положения подвижных частей р а ст я н утая в о 3 в р атн ая прулгипа возвратит затем все части в первоначальное положение; так как П0ДВИЖ1ШЮ части в этой системе очень массивны, то д л я уве.г1иче-ния силы, отбрасывающей их назад, к системе приспособлен надульник, идея действия к-рого заключается в том, что пороховые газы, выбрасываемые из ствола вслед за пу.тей, действуют на передний обрез дульного среза и увеличивают скорость отбрасывания назад ствола, рамы и других подвижных частей. Система Б о р х а р д т-Л ю г е р а (фиг. 8): затвор аб сцеплен со


Фиг. 8. Схема автоматического пистолета Борхардта - Люгера: А-положение до выстрела, Б- положение при начале открывания затвора, В -по-пожение после выстрела.

СТВОЛЬНОЙ коробкой вг помощью двух шарнирных планок де и еж; средний шарнир е распо.лолген несколько ниже двух крайних; благодаря такому расположению, давление пороховых газов при выстре.те отбрасывает затвор назад вместе с шарнирными планками и со ствольной коробкой; это совместное движение происходит до тех пор, пока ролики, сидящие на среднем шар-пире е, не коснутся особой наклонной п.тос-кости 33, разделанной на неподвижной коробке системы; скольжение роликов по наклонной плоскости вызовет свертывание



Фиг. 9. Схема автоматического пистолета Ксрг-мана: А-положение при закрытом затворе, Б-по-ло/кеипе при начале открывания затвора.

шарниров и ускоренное двилгение затвора, при чем стреляная ги.тьза будет экстрак-тирована; при движении назад ствольной коробки сжимается особая возвратная пружина (не показанная на фиг.), к-рая возвращает затем подвилгные части в первоначальное пололсение.

2) Системы с поворотом затвора. В первоначальных образцах А. о. с подвилным при В1,1стре.те стволом некоторыми конструкторами при.менялись системы с поворотом затвора (Токарев, 1-го образца). Такие системы имели то существенное неудобство, что рукоятка затвора поворачивалась вверх перед глазом стречка и затрудняла спокойное прицеливание; в настоящее время они не применяются.

3) Системы спер е-мещающ имея в сторону 3 а т в о-ром. Система Бергмана (фиг. 9, А и Б): имеет подвижной ствол с особым отростком, выступ к-рого а входит в соответствующую выемку затвора бе; затвор может несколько перемещаться

в горизонтальной плоскости, отходя от выступа а вправо и тем расцепляясь от ство.та; это перемещение происходит при выстреле под действием отдачи, когда подвижные части, ствол и затвор, отбрасываются


Фиг. 10. Схема пулемета системы Мадсена: А-по.лон(ение при закрытом затворе, Б-положение при открытом затворе.



давлением пороховых газов назад; при этом двилсении наклонная плоскость затвора г наскакивает на наклонную же плоскость д неподвижного короба, производя перемещение затвора вправо и освобождая его от ствола, при чем дальнейшее движение сжимает возвратную пружину ж.

4) Системы с качающимся затвором. Система М а д с е н а (фиг. 10, А и Б): ствол подвижной, ввинченный в ствольную коробку аб; затвор ее, качающийся в вертик. плоскости около оси г; на затвор давит рычаг де; под действием пружины ж особый шип затвора з, расположенный с правой его стороны, входит в наз кшк, простроганный в неподвижном коробе. При выстреле пороховые газы отбра-


Фиг. и. Схема пулемета системы Льюиса.

сывают затвор назад, а вместе с ним и ствольную коробку, которая соединена с затвором осью г; при этом сжимается возвратная пружина ою; при движении затвора назад, вследствие скольжения его шипа з по наклонным и продольным пазам кккк, происходит качатель-ное двшкение затвора в вертикальной плоскости, с открыванием ствола и выбрасыванием стреляной гильзы вниз.

Б. Системы с длинным ходом ствола. Кроме описанных выше систем с коротким откатом ствола, длина хода которого рассчитана лишь на время прохода пули по каналу ствола, имеются еще некоторые системы с длинным откатом, достигающим длины патрона. Системы эти отличаются большей громоздкостью и большим весом и в настоящее время уже признаются устаревшими.

3. Отдача всего оружия. Системы с неподвижным стволом, работающим отдачей всего оружия.

Системы с ползуном и отбрасыванием затвора остающимся давлением г а з о в. Система Маузера: затвор представляет собою брусок, подпираемый сзади двумя симметрично расположенными личинками, упирающимися передними концами в задний обрез затвора, задними же в соответствующие края ствольной коробки; для возможности расцепления затвора необходимо развести эти личинки в стороны, при чем затвор будет отброшен назад остающимся в патроннике дав.яением пороховых газов; при выстреле, при отдаче всей винтовки назад, ползун но инерции стремится остаться на месте, т. е. но отношению к винтовке получается движение ползуна вперед, к-рое, благодаря наличию наклонных пазов, и разводит личинки, освобождая затвор; отброшенный затвор

сжимает как возвратную, так и боевую пружины. Для первого открывания затвора необходимо предварительное движение ползуна вперед для разведения личинок, а затем уже отведение затвора назад.

II. Действие частичного давления пороховых газов на специальные детали системы.

I. Системы с неподв.стволом,работ.давлением порох, газов, отводимых через поперечный канал в стволе.

А. Системы с поршнем, д в и-гающ. на всю д.пину затвора. Система Льюиса (фиг. 11): при выстреле часть пороховых газов, следующих за пулей, устремляется через боковой канал А, разделанный в стенке ствола, в подстволь-ную трубку ВБ и отбрасывает двигающийся в ней поршень В; поршень представляет собою одно целое с зубчатой рейкой Т, зубцы к-рой сцеплены с зубчатым колесом Д; внутри колеса помещена пластинчатая прулшна Е, работающая на кручение; на задней конечности рейки Г сверху помещен ударник Ж; ударник входит через наклон, паз ИИв затвор 33,представл. собою цилиндрический брусок и имеющий боевые выступы КК, заходящие при повороте затвора в соответствующие выемки в коробке пулемета; отбрасывание поршня назад через посредство отбрасываемой зубчатой рейки Г вызовет вращение зубчатого колеса Д и взведение пружины Е; кроме того, прямолинейность двилсения рейки с движением ударника, входящего в наклонный паз ИИ затвора 53, вызывает поворот затвора и выход его боевых выступов из выемок ствола - затвор расцепляется от коробки и отбрасывается назад иод действием продолжающегося движения поршня; закрученная пружина Е возвращает рейку и затвор в первоначальное положение, при чем движение ударника по наклонному пазу поворачивает затвор и сцепляет его-с коробкой. Пулемет Гочкиса 1-го образца (фиг. 12): пороховые газы, следующие за пулей, через канал аб поступают в особую газовую камору, в к-рой двигается поршень ее, производя его отбрасывание назад и сжатие спиральной возвратной пружины д; сцепление его затвора е производится помощью особой, могущей вращаться, планки ж\ эта планка ж передним концом шарнирно соединена с задней оконечностью затвора; задний конец планки входит в отверстие крючкообразного выступа, находящегося на задней


Фиг. 12. Схема пулемета системы Гочкиса.

оконечности поршня; особая боковая цапфа планки ж, кроме того, входит в наклонный наз 33, простроганный в неподвижном коробе пулемета, паз этот переходит затем в. продольный; при выстреле затвор не м. б



отброшен, он сценлен планкой ж с коробкой; открывание затвора молет произойти лишь при движении поршня назад, когда крючкообразный выступ несколько отойдет назад, имея следствием: 1) выход заднего конца планки ж из отверстия, 2) вращение ее, благодаря наличию скоса кк поршня, и 3) расположение боковой ее цапфы на продолжении продольного паза зз; при окончании этого первоначального, необходимого для расцепления, двиления, выступ поршня м упирается в срез затвора и отбрасывает его назад, при чем происходит дальнейшее сжатие возвратной пружины д; для усиления действия газов объем газовой каморы может быть увеличен или уменьшен помощью регулятора л.

Б. Системы с поршнем, производящие толчок, к- рый отбрасывает затвор на всю длин у. Пулемет Кольта (фиг. 13): пороховые газы, следующие за пулей, устремляясь в боковой канал, отбрасывают шатун А Б назад (что можно видеть из сравнения 1-го и 2-го положений частей J. и Б); соединенный с шатуном мотыль ВГ приводит в движение направляющую планку ДЕ, двигаю-

ь ---------


Фиг. 13. Схема пулемета системы 1\ольта: вверху - положение перед выстрелом, внизу - положение после выстрела.

шую затвор; последний представляет собою цилиндрический брусок, который имеет ка-чательное двшкение в вертикальной плоскости; в положении перед выстрелом затвор имеет несколько наклонное положение, при чем нижняя часть его заднего обреза упирается в особые боковые плоскости коробки ЛЛ, представляющие собою плечи отдачи, как это изображено на схематических рисунках сцепления затвора; когда планка ДЕ идет назад, особый болт 3, неподвижно вставленный в эту нланку и входящий в овальную наклонную прорезь КК на нижнем выступе затвора Ж, скользя по прорези, поднимает заднюю оконечность затвора вверх, при чем происходит расцепление затвора от плеч отдачи коробки; возвратные пружины, находящиеся в соответствующих трубках М, сжимаются и приводят затем все подвижные части в первоначальное положение.

Выгоды систем с отводом пороховых газов: 1) имея позднее открывание, т. е. в тот момент, когда пуля покинет кана-т ствола, можно в этих системах применять неподвижный ствол, что значительно упрощает систему и устраняет ряд задержек

при стрельбе; 2) нет необходимости прибегать к предварительной смазке патронов для улучшения экстракции; 3) молено регулировать объём газовой каморы и силу отбрасывания поршня и затвора; 4) большой запас силы пороховых газов на случай функционирования при неблагоприятных условиях. Недостатки: 1) резкость движения отбрасываемых частей, вызываемая краткостью времени, в течение которого газы действуют на поршень (проход пулей расстояния от газоотводного отверстия до дульного среза); 2) возможность загрязнения подствольной трубки; этот недостаток в наст, время исключен соответствующим устройством патрубка и поршня (в системе Гочкиса 2-го образца; в пулемете Кольта нет подствольной трубки с пригнанным в ней поршнем). Некоторое уменьшение начальной скорости, вследствие отвода части газов, на практике не имеет никакого значения.

В. Системы с поршнем, производящим только открывание затвора (но не отбрасывание). Винтовка Чеи-Риготти; отбрасывание затвора назад после его открывания производится остающимися в патроннике пороховыми газами.

2. Системы с неподвижным стволом, работающие давлением пороховых газов, производящих отбрасывание подвижного надульника.

Оружие с надульником является более сложным по сравнению с другими системами; резкое движение надульника вызывает, кроме того, весьма чувствительное сотрясение оружия, влияющее на меткость стрельбы; эти системы не получили большого распространения (пулемет Нюто, авто-


матическая винтовка Банга).

3. Системы с неподвижным стволом, работающие давлением пороховых газов, отводимых из патронника через канал особой гильзы.

Необходимость наличия особых патронов, более строгие требования к капсюлю, выполняющему роль обтюратора, а также затрудненная экстракция гильз, вследствие сравнительно раннего открывания, являются настолько большими недостатками, что система эта не получила распространения. Характеристика и применение перечисленных выше систем А. о. в различных армиях- см. Винтовка, Пулемет, Револьвер.

III. Классификация А. о. в отношении типов.

Переходя к классификации А. о., имеющегося в армиях раз.тичных государств необходимо отметить следующие типы этого оружия: 1) автоматические пистолеты, 2) пистолеты-пулеметы, 3) самозарядные винтовки, 4) самострельные винтовки, 5) автоматы, 6) ручные пулеметы, 7) станковые пулеметы, 8) автоматические орудия.
