Фиг. 1,

имеет для химии и техники ароматических соединений, в частности красителей, значение, аналогичное алкилированию. Получаются арильные производные действием сульфокислот, фенолов или аминов на амины ароматических галоидопроиз-водных (по Ульману, большей частью в присутствии катализаторов CuCl или порошкообразной меди) с отшеплением соответственно НС1, H2SO3, HgO и NH3; кроме того, арильные производные получаются путем сульфитной реакции.

АРИФМОМЕТР, см. Счетные машины. АРКА, конструкция для перекрытия отверстий в стенах или между двумя отдельными столбами; выполняется различной формы и мош-ности, из естественных камней, кирпича, бетона и железобетона. А. возводятся: а) с целью ограничения отверстий в стене в верхних частях; б) для восприятия веса вьшшл ежащих частей (сводов, перекрытий, лест1шц и т. п.); в) для придания устойчивости сводам, стенам и отдельным столбам (подпорные А., фпг. 1) с передачей давления на части, наделено устойчивые; г) для передачи давления от отдельных опор или частей на грунт, под ними непосредственно не находящийся (обратные А., ф)иг. 2); д) для запщты нижелелеа-нщх частей от разрушения (разгрузные А.), нри чем А. последней конструкции применяются также для передачи давления в стенах на те места, где оно может быть

воспринято (фиг. 3); о) наконец А. служат архитектурным украшением зданий и применяются в качестве декоративного мотива. В зависимости от отношения подъема А. к их пролету они называются: а) сжатыми, если h (подъем) менее половины I (пролета); б) возвышенными,

ести > в) п о .4 о-

г и м и, если h <tUl, и г) плоскими, если Л = от Уб ДО Vi2 I- По форме А. носят названия: а) пол у ц и р-к у л ь н ы е (фиг. 4), б) эллиптические возвышенные и слеатые, в) коробовые различных очертаний, д) стрельчатые, е) ползучие (фиг. 1), ж) к и-левые, з) мавританок и е, или подковообразные, и) лопает-


Фиг.


Фиг. 3.

ные в 3, 5 и 7 лопастей (фиг. 5) и лучковые. А., перекрывающие в стенах оконные или дверные проемы, часто называются перемычками, и к ним присоединяются все вышепоименованные названия А.

! Пролет

1 Стрель-} чатые

Полуциркульные

Плоские

j до 2,0 л1.....

j Va ИИРП.

1 кирп.

I/s кирп.

от 2,0 до 3,0 At .

IV.

2

от 3.0 до 5.3 м .

i !/= >>

2

2v2

Кладка А. производится по кружалам, на известковом или цементном растворе, с со, блюдением перевязи швов и перпендикулярности сопрягающих швов к опалубке, при чем начинают работу одновременно от обеих пят и замок загоняют ударами деревянных колотушек. В А. обратных кладка начи-равномерно идет к ничто А. после рас-


Фиг.


Фиг.

40 кг/см;

нается с замка и там. Вследствие того, кружаливания дают нек-рую осадку (от Vso ДО V200 пролета), крулеалам дают в середине соответственное повышение. Раскру-жаливание А. производят через 4-6 недель после окончания кладки, постепенно. Безопасное напряжение в А. допускается: для сложенных из бутового камня на цементном растворе - 5 кг/с.ч; из кирпича на известковом растворе - 7 кг/см; из кирпича на цемент, растворе-12 кг/см; из клинкера на цементном растворе - 14-20 кг/см; из штучного гранита на цементном растворе из штучного песчаника на цементном растворе-1.5-30 кг/см; из штучного известняка на цементном растворе - 25 кг/см.

Лит.: Берн гард В. Р., Курс гражданской архитектуры, изд. 2, СПБ., 1910; Федоре-в ич о. М., Каменные работы, изд. 2, М., 1923; Л а х-ти н Н. К., Расчет арок и сводов, М., 1911; К и р-штейн Г., Строительное искусство, изд. 4, Рига. 1915; Романович М, Е., Гражданская архитектура, изд. 4, СПБ., 1903; С т а ц е н к о К. В., Части зданий, изд. 6, Л., 1923; 3 а л е с с к и й В. Г., Архитектура, М., 1911. И. Запорожец.

АРКАНЗАССКИЙ КАМЕНЬ, лучший точильный камень из халцедоновой породы, называемой н о в а к у л и т о м. Добывается в штате Арканзас в С. Америке. Бруски из А. к. употребляются гл. обр. для точки ценных и тонких инструментов, а также для правки бритв.

АРКАТ служит для соединения лиц жа-кардовой машины (см.) с рамником; он делается из льняной крученой пряжи разных номеров, в зависимости от веса заправленного товара. Сл1. Ткацкое производство.

АРКИ, арочные ф е р м ы. В строительном искусстве и в строительной механике А. называются конструкции с таким устройством опор, при котором при вертикальной нагрузке получаются не только вертикальные, по и горизонтальные составляющие опорных давлений, или так наз. горизонтальн. распор. Арочные конструкции



АРКИ

исполняются из камня, бетона, железобетона, металла и дерева. По конструкции различают А. сквозные и А. со сплошной стенкой. По устройству опор А. делятся на 1) т р е X ш а р н и р н ы е, 2) д в у х-шарнирные и 3) бесшарнирные, или А. с вашем ленными пятами. А., имеющая три шарнира - два в пятах и один в ключе,- статически определима; она нечувствительна к изменениям t° и небольшим осадкам опор. Двух-шарнирная А. статически неопределима в первой степени. Бесшарнирная А. статически неопределима в третьей степени. А. с одним шарниром - система с двукратной статической неопределимостью - применяется в практике, но пока сравнительно редко. Во всех последних А. от колебаний t° по сравнению с начальной, при к-рой А. была устроена, и от смещений (осадок) опор возникают дополнительные напряжения. На фиг. 1 {А, В, В, Г W. Д) даны примеры арочных сквозных ферм (мостовых). В настоящее время в Сиднее (Австралия) строится арочный сквозной мост пролетом ок. 500 ж, пока наибольший в мире. А. со сплошной стенкой в применении к мостовым фермам показаны на фиг. 2 (А, В, В я Г). Двухшарнирная А. со сплошной стенкой употребляется гл. обр. для Ллвлезных мостовых ферм, в железобетонных сооружениях и в сводах. Трехшар-нирные и бесшарнир ные А. нашли большое

распор в несколько раз больше, чем в такой же А. с шарнирами в пятах. Распор А. иногда нельзя передать на опоры, которые

пришлось бы строить слишком СИ.Т1ЬНЫМИ.

Невыгодно, напр., перекрывая А. высокое помещение, передать распор на высокие стены. В таких случаях оба шарнира соеди-




Фиг. 2. Примеры сплошных мостовых арочных ферм: А - двухшарнирная сплошпая арка, Б - трехшар-нирная сплошная арка, в - бесшариирная сплошная арка, Г- железобетонная арка с подвешенным мостовым полотном.

распространение в сводах из камня, бетона и лселезобетона и менее употребительны в иселезных конструкциях. Объясняется это малой лсесткостью лселезных трехшарнир-ных А., получающихся очень легкими, а также - трудностью осуществления безупречной заделки бесшарпирных железных А. в каменных опорах. Устройством шарниров в пятах А. достигается передача

опорных давлений вопределенных точках (см. Опоры), что дает возможность достигнуть более выгодных распределений н а-пряяений в опорных частях сооружения. Кроме того, введение шарниров понижает влияние температурных изменений и осадок опор; так, при одинаковом изменении t° в обычной плоской бесшарнирной А.


Фиг. 3. Стропильная арка с затяжкой.

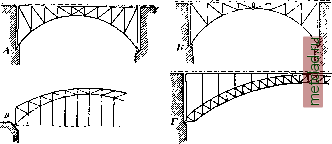

Фиг. 1. Примеры мостовых сквозных арочпых ферм: А - двухшарнирная арка с ездой по верху, Ь - трех-шарнирная арка с ездой по верху. Б-двухшарнирная арка с подвесным мостовым полотном, Г-двухшарнирная арка с ездою по верху, Д-серповидная двухшарнирная арка с ездою по середине.

няются затяжкой, а один из них делается подвижным (фиг. 3). Затялска, устраиваемая горизонтальной или с небольшим подъемом, воспринимает полностью горизонтальный распор. Благодаря упругому растяже-1ШЮ затяжки распор получается несколько меньше, чем при полной неподвижности опорных шарниров.

В статическом отношении к А. цринад.ле-жат рамы (см.), очень употребительные в железобетонных сооружениях (фиг. 4 А. и Б). Рамы имеют такое уке устройство опор, как А., но очертание их, в отличие от А., делается не по линии давления или по какому-либо другому постоянному закону, а представляет обычно многоугольник очертания, соответствующего назначению перекрываемого помещепия. Рамные констру-


Фиг. 4. Примеры рамных конструкций: А-ординарные рамные перекрытия, Б-сплошные рампые перекрытия.

кции применяются для перекрытия больших помещений (зал, фабричн. корпусов и т. д.). Рамы применяют с защемленными или



шарнирными пятами; третий, промежуточный, шарнир встречается сравнит, редко в рамных конструкциях. Арки неразрезные, со сплошной стенкой, перекрывают несколько йролетов. Неразрезные А. в пятах между собой связаны и имеют общие опорные части, так что от нагрузки в одном пролете возникают напряжения и в остальных.

Если не считать нескольких обособленных неэкономичных, разобранных в литературе, примеров, - применимость А. неразрезных ограничивается только тем случаем, когда промежуточные опоры настолько высоки и гибки, что не могут осуществить полной неподвижности пят бесшарнирных А. и в особенности сводов. От нагрузки одного из двух примыкающих к опоре сводов опора изгибается и тем самым вызывает дополнит, напряжения в смежном пролете (подробнее см. Своды, расчет).

А. простые со сплошной стенкой.

Простыми называются А., перекрывающие один пролет. В статическом отношении различают трех-, двухшарнирные и бесшарнирные А. Ось А. большей частью бывает очерчена по линии давления от постоянной или полной нагрузки. Поэтому чаще других встречаются А. параболические.

I. Трехшарнирные А. Эти А. статически определимы относите.льно опорных реакций. В общем случае, при любом направлении нагрузки, вертикальные слагающие опорных реакций определяются как в про-


Фиг. 5.

стой балке, из условия равновесия относительно шарнира другой опоры (фиг. 5):

ra=\[j;t[Pcos(,P,T)(l-a)--2.j°sin(P,r)(2/ -6)]; Vb=\[\Pcos{P,Y)a-

-2!Sin (Р,Т)Уа .

Слагающая по линии пятовых шарниров определяется из уравнения проекций на горизонтальную ось:

Za COS й - Zft COS -f 2,Sin(P, Y)=0,

или На-Щ -[Psin (P,Y) = 0.

Величина слагающей Ha=Za cos a определяется из ур-ия момента относительно ключевого шарнира:

Ze cos а = COS а =

При действии на А. только вертикально направленной нагрузки вертикальные слагающие опорных реакций точно равны опорным реакциям простой балки: = Ло и = Бо, и слагающая распора Ha=Hb=Mg: f. Момент в любом сечении трехшарнирной А.


Фиг. 6.

определяется уравнением (фиг. 6): М=Мо- --tg ), где Mq-момент относительно сечения всех внешних сил, слева отпето лежащих. Нормальная сила в том же сечении: N=No+H(cos у --tg sin у), где No-проекция в сечении на ось А. всех внешних сил, слева от сечения лежащих, в том числе и опорной реакции. Поперечная сила в сечении: Qj;= Qo - H{sinf - tgecosy), где Qo-проекция на ось, перпендикулярную к оси балки, всех сил, слева от сечения лежащих. При располонеении пяг А. на одном уровне: М. = Мд - Ну-, = 0 sin р -f Ясоз у; = Qo cos у - Hsin у.


Фиг. 7.

Если А. находится под действием неподвижной нагрузки (снег, собственный вес и т. д.), то опорные реакции, внутренние силы и моменты легко определяются построением многоугольника давлений, проходящего через три шарнира А. Способ построения показан на фиг. 7. Посредством вспомогательного мн-ка с полюсами Oi и Оа находят равнодействующие J?, и Е приложенные в левой и правой частях А.
