длины 300 мм. С ангорской козы в год получается от 2 до 6 кг. Могер идет на трикотажные изделия, костюмные, люстровые ткани. Чешуйчатость могерской шерсти овальная (фиг. 1) и кольцевая; зависит она от тонины волокна. По мере огрубения волокон чешуйчатость переходит из кольцевой в овально-кольцевую. На фиг. 2 изоб-ралсен поперечный разрез шерстяного волокна, полученного склеиванием пучка отдельных волос.

Лит.: Канарский Н. А., Шерсть и ее обработка, т. 1, ч. I-II, Москва, 1923; Beaumont К., Wool Substitutes, New York. 1922; Bowman F. H., The Structure of the Wool Fibre and its Relation to the Use of Wool for Technical Purposes, New York, 1908. H. Канарский.

АНГОСТУРА-БАЛЬЗАМ, см. Копайский бальзам.

АН ГОСТУРА-КАУЧУК, местное название каучука сорта пара из местности Ciudad Bolivar, раньше Angostura, в Ю. Америке; попадает на рынок через Манаос.

АНГСТРЕМ, единица длины, равная 10~8 см = одной десятитысячной микрона. Применяется в физической оптике и рент-генотехш1ке. ОбозначениеГоА., в честь шведского физика Ангстрема (Angstrem). Интернациональный А. определяется, как такая единица длины, при выборе к-рой длина волны красной линии кадмия в воздухе при 15° выразится числом 6 438,4696 A,- (. В пределах ошибок измерений А,; ( = абсолютному А (10~8 см).

АНДАЛУЗИТ, силикат алюминия AlgSiOg (63 % глинозема AI2O3 и 37 % кремнекислоты SiOa); кристаллизуется в ромбических призмах, спайность по призме, излом неровный, со стеклянным блеском; цвет зеленовато-серый, серый, красный, почти всегда тусклый; ТВ. 7-7i/, уд. в. 3,1-3,2. При t° 1 390° переходит в кремнекислое стекло. Кислотами не разлагается. Встречается в гранитах, rneicax, слюдяных сланцах, кварцевых жилах и в контактной зоне гранитов.! Крупные месторождения А. находятся в Калифорнии, а в СССР - на Урале (дер. Южакова). Прозрачные разности А. употребляются как поделочные драгоценные камни. В С.-А. С.Ш. А. применяется при производстве автомобильных свечей.

АНДЕЗИТЫ, современные или сравнительно недавно излившиеся породы лавы диоритовой магмы, серого, темно-серого, коричневого или почти. черного цвета. А. древние - порфириты (гл. обр. пермокарбо-нового возраста) - в различной степени изменены и приобрели зеленый оттенок. Структура порфировая. Вкрапления образованы гл. обр. кислым плагиоклазом, зонарной структуры; из цветных минералов-биотит, роговая обманка и пироксен. Выделения последних трех минералов обусловливают название А. (А. биотитовый, роговообманко-вый, авгитовый, гиперстеновый, энстатито-вый). Основная масса в типичных А. состоит из микролитов А. и стекла, но бывает метко-и скрыто-кристаллическая. Кроме А., в основной массе встречаются кварц, ортоклаз, авгит и магнетит. А. с повышенным содержанием кварца (андезито-дациты) играют большую роль в строении центрального Кавказа и являются переходными к более кисльпл лавам. Более основные А. (андези-

то-базальты) являются переходными к типичным базальтам и иногда содержат оливин. Форма выделения: лакколиты и типичные для основных лав потоки и покровы, сопроволадаемые туфами и пеплом. Встречаются андезитовые обсидианы (см.) и пемзы (см.). Уд. в. варьирует от 2,56 до 2,86; сопротивление на раздавливание-от 1 200 до 2 400 кг/см; разности А. более темные, значительно прочнее и более стойки в отношении выветривания. Применяются как стрсительный материал. Хим. состав в % SiOa - 51,88-66,18; AI2O3 -12,92-19,26 РсзОз - 1,75 - 8,00; FeO - 2,00 - 6,65 MgO - 0,87 - 5,97; СаО - 3,28 - 7,24 Na,0 - 2,30 - 6,78; К2О - 1,14 - 3,26 Н2О - 0,54 --3,59. Собственно андезиты содержат в среднем 60% SiO г- Широко распространены (вместе с базальтами) в современных или недавно потухших вулканических областях (Кавказ и Закавказье, Урал, Алтай, вост. Сибирь).

АНД РАД ИТ употребляется как материал для шлифования. См. Гранат.

АНДРОПОГОНОВЫЕ МАСЛА, эфирные масла, получаемые из тропических видов растений рода Andropogon (Cymbopogon), к к-рым относятся лемонграссовое, наль-марозовое, цитроиелловое, джинджеграс-совое и др. масла. А. м. имеют большое значение в парфюмерно-мыловаренном производстве и как исходные продукты для синтетических душистых веществ.

АНЕМОГРАФ, см. Анемометр.

АНЕМОКЛ ИНОГРАФ, самопишущий прибор для определения наклонения ветра к горизонтали; если дана горизонтальная составляющая направления ветра, то по данным А. можно вычислить его вертикальную составляющую. Различают А: механические, состоящие из уравновешенного флюгера, вращающегося около горизонтальной оси (отмечают угол наклонения ветра); гидравлические, основанные на всасывающем или нагнетающем действии ветра на жидкость в сообщающихся сосудах в виде отвесных трубок, которые изолированы от действия на них горизонтальной составляющей давления ветра (отмечают вертикальные составляющие давления ветра); электрические, основанные на изменении сопротивления нагретой электрическим током проволоки, которая изолирована от действия на нее горизонтальной составляющей ветра (отмечают вертикальные составляющие движения ветра),

АНЕМОМЕТР, прибор для измерения скорости ветра, служит также для измерения скорости движения газов в трубопроводах. Скорость ветра м. б. рассматриваема как вектор в пространстве. Обычно вместо географически ориентированных координат {х, у, z) вектора принято определять горизонтальные составляющие (направление) скорости или давления (силы) ветра и вертикальные составляющие их, или наклонение (см. Анемоклинограф) ветра к горизонтали. Для большинства целей практики достаточно определить скорость и силу ветра.

1. Определение скорости посредством измерения проходимого ветром пути производят: а) По числу оборотов или



окружной скорости ветряного колеса, в роде ветряной мельницы или пропеллера; приборы такого устройства дают верные результаты только для воздушных потоков, направленных параллельно оси ветряного колеса, б) По числу оборотов или окружной скорости в шаровых А. Робинсона (фиг. 1 и 2): 4 легких полушара укреплены на концах горизонтального креста, средина которого вращается около вертикальной оси, вследствие того, что давление ветра на вогнутую сторону нолушара больше, чем давление на выпуклую. В приборах названных двух типов определяют пройденный путь в jh или скорость в м/ск независимо от плотности воздуха, в) По горизонтальной составляющей пути, проходимого шаром-пилотом во


Фпг. 1. Действие ветра на шаровой анемометр Робинсона.



Фиг. 2. Шаровой анемометр Робинсона.

время свободного пстета (на аэродромах повсеместно принят этот способ измерения скорости ветра на разных высотах).

Скорость подъема аэростата-величина постоянная и заранее известна для шаров-пилотов различных объемов и определенных степеней наполнения. Для определения азимутов и высот полета шара впо.-гае

достаточно визировать его при помощи теодолита через каждую мршуту. Вычисление направления и скорости ветра по резу.чьтатам наблюдений производят при помощи таблиц ctg, часто графически, при помощи упрощающего вычисления специального прибора Лудольфа. Этот способ определения скорости ветра дает также данные для грубого определения величины наклонения ветра к горизонтали, к-рая на земле, где имеют место только горизонтальные воздушные течения, равна О, а по мере поднятия на высоту значительно растет по величине, часто меняя знак.

г) По изменению сопротивления короткой тонкой проволоки, нагретой электрич. током и подверженной действцю ветра (прибор Сименса и Гальске). Быстрые колебания темп-ры, к-рые свойственны такому проводнику, делают этот способ особенно пригодным для измерения порывистого ветра с быстро меняющимися значениями величин.

Вращательное движение главного валика в приборах с ветряным колесом передается при помощи зубчатой передачи счетчику. Вычитая показания счетчика анемометра в начале наблюдения из показания в конце наблюдения, получают пройденный ветром путь за определенный промелеу-ток времени, а деля путь на время, получают среднюю скорость ветра. Газовые и т. п. счетчики построены по такому же принципу измерения пройденного пути.

2. Определение давления (силы) ветра (в кг/м или в баллах по шкале ветров Бофорта) производят приборами, в которых: а) ветряному колесу или кресту Робинсона не дает вращаться прикрепленная к их главному валику прулсина; растяжения ее пропорциональны давлению ветра, к-рое указьшается стрелкой, соединенной с валиком непосредственно или через зубчатки;


Фиг. 3. Анемометр Вильда.


Фиг. 4. Aнc-roмeтp Ослера.

б) подверлсенные действию ветра inap или пластина качаются в нек-рой вертикальной плоскости, к-рая должна совпадать с направлением ветра (фиг. 3, прибор Вильда); шш установленная перпендикулярно к направлению ветра пластинка определенных размеров воспринимает давление ветра и слеимает имеющуюся позади нее спиральную прулсину (фиг. 4, прибор Ослера); в) ветер, действуя на обращенный к нему открытый конец



изогнут, под прямым углом трубки, повышает в ней давление [прибор Линда (фиг. 5), трубки Pitot и др.]; в трубке, направление к-рои перпендикулярно к направлению ветра, им вызывается уменьшение давления (разреле-ние) [Вентуриевы трубки; фиг. 6, мультипликатор Бурдона и др.]. Во всех приборах для онределсння силы ветра измеряется давление ветра в кг/м; оно равно .z3I-FV, где Т-

-------- скорость ветра, F-

поперечное сечен и е р тела, подверженного действию ветра, J/j-

--плот1юсть воздуха и

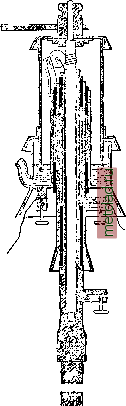

Z-коэфф. пропорциональности, зависящий от формы тела. Произведение zMF есть не что И1юе как J 2 в выралсении живой силы MVVZ. Т. о. да-в-тение ветра пропорционально плотности воздуха, то есть, массе единицы объема его, что для высоких и низких местностей дает заметные отклонения по сравнению с давлениями ветра при ФПГ. 5. Прибор Линда, так наз. нормальных ус.тознях атмосферы (760 мм, 0°). Многие приборы, построенные по нриьщипу измерения давления ветра, тарированы на скорость ветра, при чем в больппгнстве пз них отсутствуют поправки на плотность воздуха, что для грубых из-мерегпй! вполне допустимо.

Для эмпирического определения значений коэфф. пропорциональности, т. н. постоянных величин приборов, пользуются весьма разнообразными способами, напр.: наблюдением над истечениями определенного объема газа (воздуха), сравнением в условиях равномерного движения известной скорости (моторная лодка или автомобиль при отсутствии ветра), сравнением на достаточной высоте при равномерном ветре при помощи привязных аэростатов, сравнением с приборами-эталонами на ветру, и т. п. Самый распространенный, простой и падежный способ-сравнение в условиях аэродинамической трубы (см.).



Фиг. 0. Мультипликатор Бурдона.

3. Определение направления ветра производят при помощи флюгера (фиг. 7). Флюгер применяют также и для правильной установки А. по ветру. К числу недостатков флюгеров устаревшей системы следует отнести образование порывистых вихрей, влияющих на точность измерений; этот недостатогс устранен в флюгерах новейшей конструкции.

Приспособления д.л я отсчета наблюден и й: в приборах с пропеллером и шаровых А. устроены счетчики в виде часового механизма с десятичной шкалой, показывающие пройден, путь. Для наблюдения скорости ветра: в м/сп-в метеорологии, в км/ч-в авиации или, для большего удобства, в общеизвестных баллах по шкале Beaufortа (в Германии-в donis =2 jw/ck)-использована центробежная сила вращения в механизме, подобном центробежному регулятору в паровых машинах, к-рый авт )-матически отмечает из.меиеиия скорости во вращательном движении соответствующими перемещениями стрелки вдоль шкалы линейных скоростей. Масса грузиков центробежного прибора усиливает и без того значительную нечувствительность таких приборов к быстрым колебаниям скорости ветра. Вместо простой стрелки часто применяют зубчатую передачу с циферблатом. Из приборов для определения давления ветра первые два типа снабисены простыми стрелками, а в третьем типе таких приборов берут отсчет по высоте столба жидкости в сообщающихся сосудах;

Фиг. 7. Схематич. изобраи;ение флюгера устаревшей (слева) и современной (справа) конструкции.

в приборе для определения направления ветра роль стрелки исполняет сам флюгер, положение к-рого определяется относительно располож. под ним ориентированного по странам света неподвиж. креста.

Самопишущие приборы (анемографы) в большинстве приборов с пропсплером и шаровых А. состоят из зубчатки на главном валике в зацеплении с червячным колесом, один оборот к-рого равен определенной длине (в м) проходимого ветром нути. На валике червячного колеса закреплен центробежный механизм, к поступательно двин!ущемуся ;звену к-рого прикреплено пишущее перо; часовой механизм тянет бумажную ленту мимо пишущего пера и дает абсциссы времени, а перо чертит непрерывную кривую скоростей ветра. В приборах со сверхдавлением или разрежением воздуха для анемографаиспо-пь-зованы либо деформации объема тонкостенного пустотелого сосуда, как в анероиде, либо вертикальные перемещения поплавка на поверхности столба жидкости в сообп1ающих-ся сосудах. Направление ветра регистрируют обычно повторными через равные про-мсгкутки времени наколами на протягиваемой часовы.м механизмом бумажной ленте острием стрелки, закрепленной на ф.люгере, при чем в момент накола специальная система рычагов от часового механизма прижимает ленту к остршо. Иногда направление ветра регистрируют при помощи червячной передачи с пишущим прибором. Существуют также приборы, регистрирующие на расстоя-нш1 электрич. током.

И е д О С т а т К И приборов. Приборы с пропеллером и шаровые обладают заметной -инерцией масс вращающихся частей, т. е. не могут достаточно гибко следовать за быстрыми изменениями скорости ветра, их счетчики не отмечают быстрых колебаний проходимого ветром пути; масса вращающихся ч;1-стей этих приборов поэтому д. б. как молено меньше. Слабые воздушные течения не в состоянии преодолеть силы третпш в зубчатых передачах этих приборов. Фирма Р. Фюс сконструировала для измерения ветра весьма незначите.тьной скорости ветряное колесо (фиг. 8 и 9), приводимое в дви-лсеп1Ш топкой струей воздуха, действующей


Фиг. 8. Анемометр фирмы Р. Фюс.
